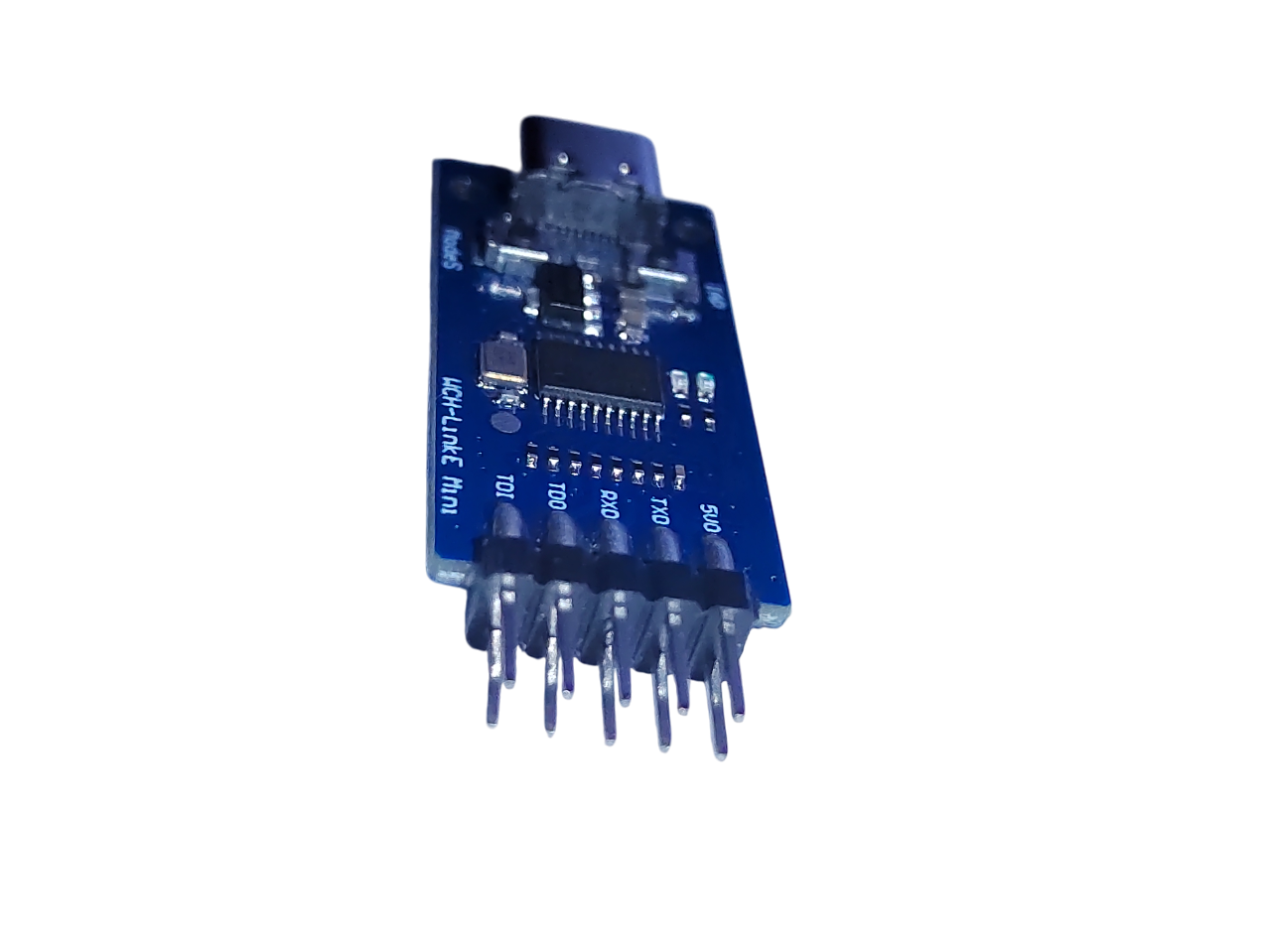

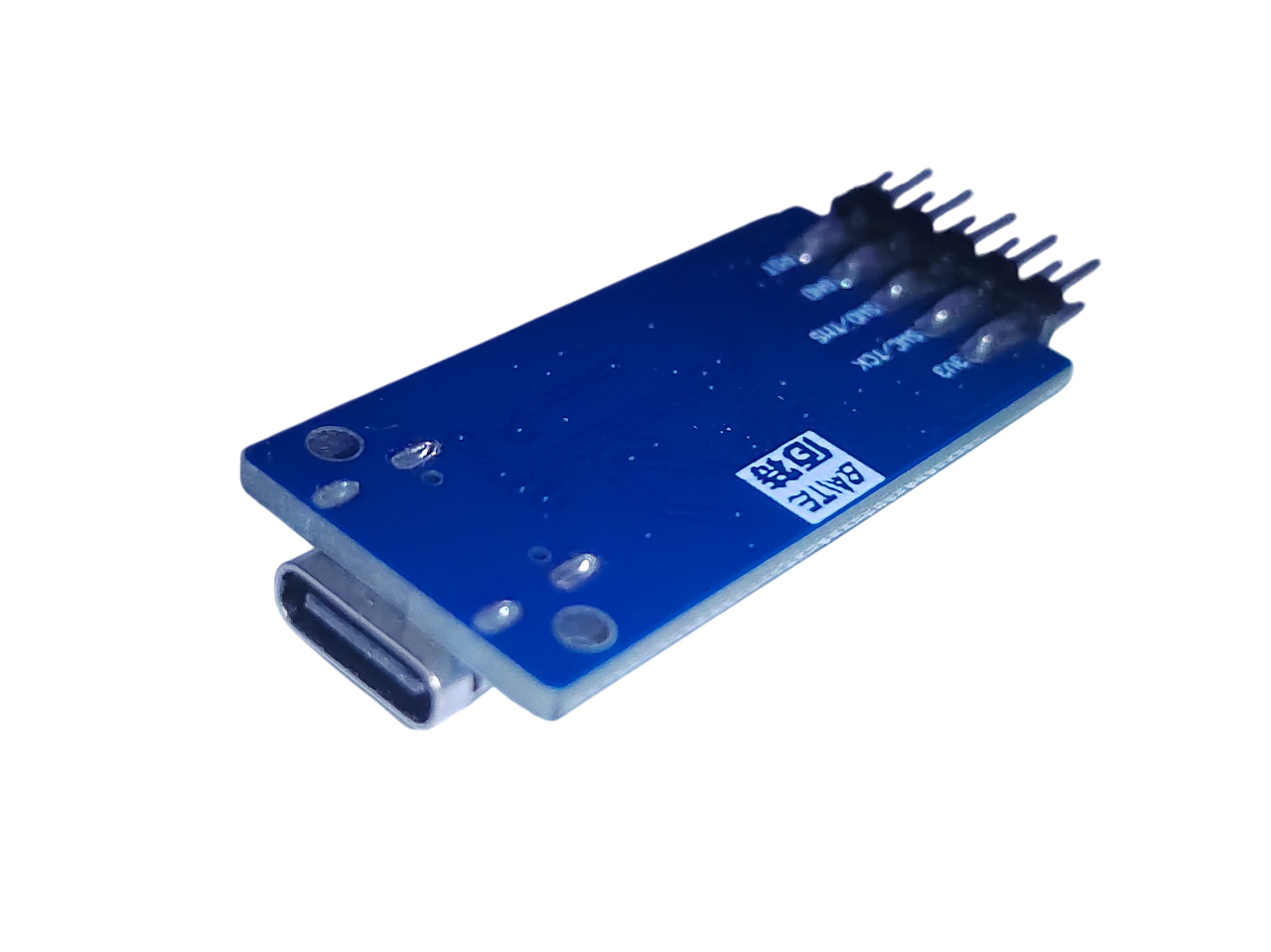

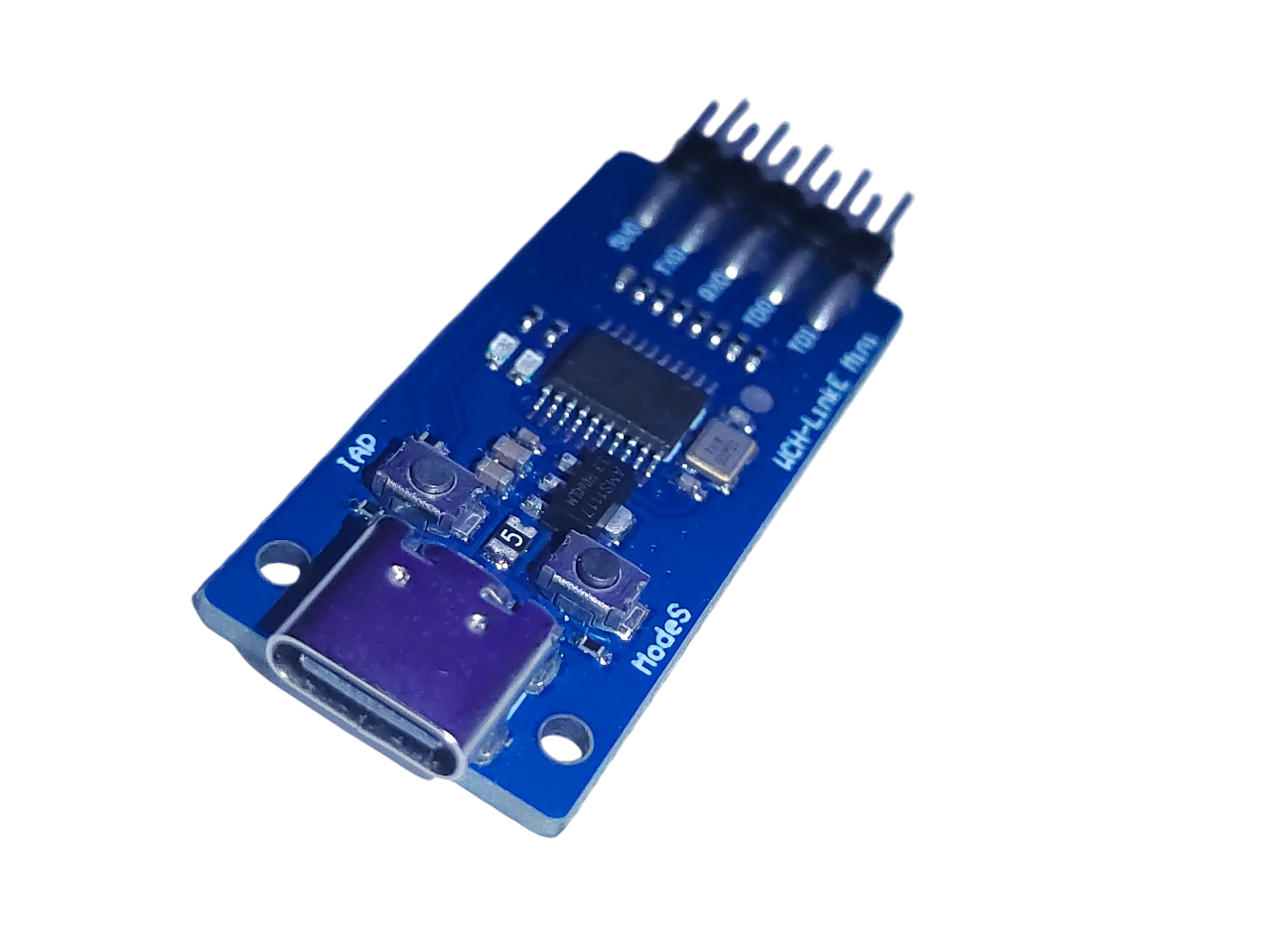

Programator și depanator USB WCH-LinkE pentru RISC-V și ARM
Aproape epuizat
Debugger-programator USB WCH-LinkE, cu comutare ușoară între microcontrolerele WCH RISC-V și ARM (SWD, JTAG), port COM virtual, selector de mod, două tensiuni 3.3 V/5 V și detectare automată a firmware-ului – ideal pentru dezvoltarea și depanarea rapidă a proiectelor.
52.92 RON
Cel mai mic preț din ultimele 30 de zile:
Afișat conform celui mai mic preț din cele 30 de zile anterioare reducerii.
Detalii produs
WCH-LinkE este un depanator/programator performant și accesibil, conceput pentru dezvoltatorii de sisteme încorporate care folosesc microcontrolere WCH RISC-V și ARM. Acceptă programarea firmware-ului și depanarea în timp real prin SWD sau JTAG, direct prin conectorul USB-C, fără alimentare externă suplimentară (3,3 V/5 V dual).
🔸 Avantaje principale
- Două moduri – RISC-V și ARM (SWD/JTAG), selectabile prin butonul ModeS sau din software, prin MounRiver Studio sau WCH-LinkUtility.
- Indicatoare LED cu culori diferite pentru stări diverse (de exemplu albastru pentru modul inactiv ARM sau programarea flash).
- Port serial integrat (CDC) – permite afișarea mesajelor de depanare prin același port USB, economisind interfețe.
- Detectarea automată a firmware-ului și posibilitatea de actualizare prin butonul IAP sau software.
🔸 Parametri tehnici
| Funcție | Detalii |
|---|---|
| USB | USB2.0-A, plug-and-play |
| Alimentare | 3,3 V sau 5 V externe, ieșire pentru placa-țintă |
| Interfață | SWD pentru ARM, depanare pe două fire pentru RISC-V și suport JTAG la cipurile ARM compatibile |
| Selector de mod | Buton ModeS sau software; LED-ul albastru indică modul |
| Serial | 1 200–921 600 bps, clasa CDC |

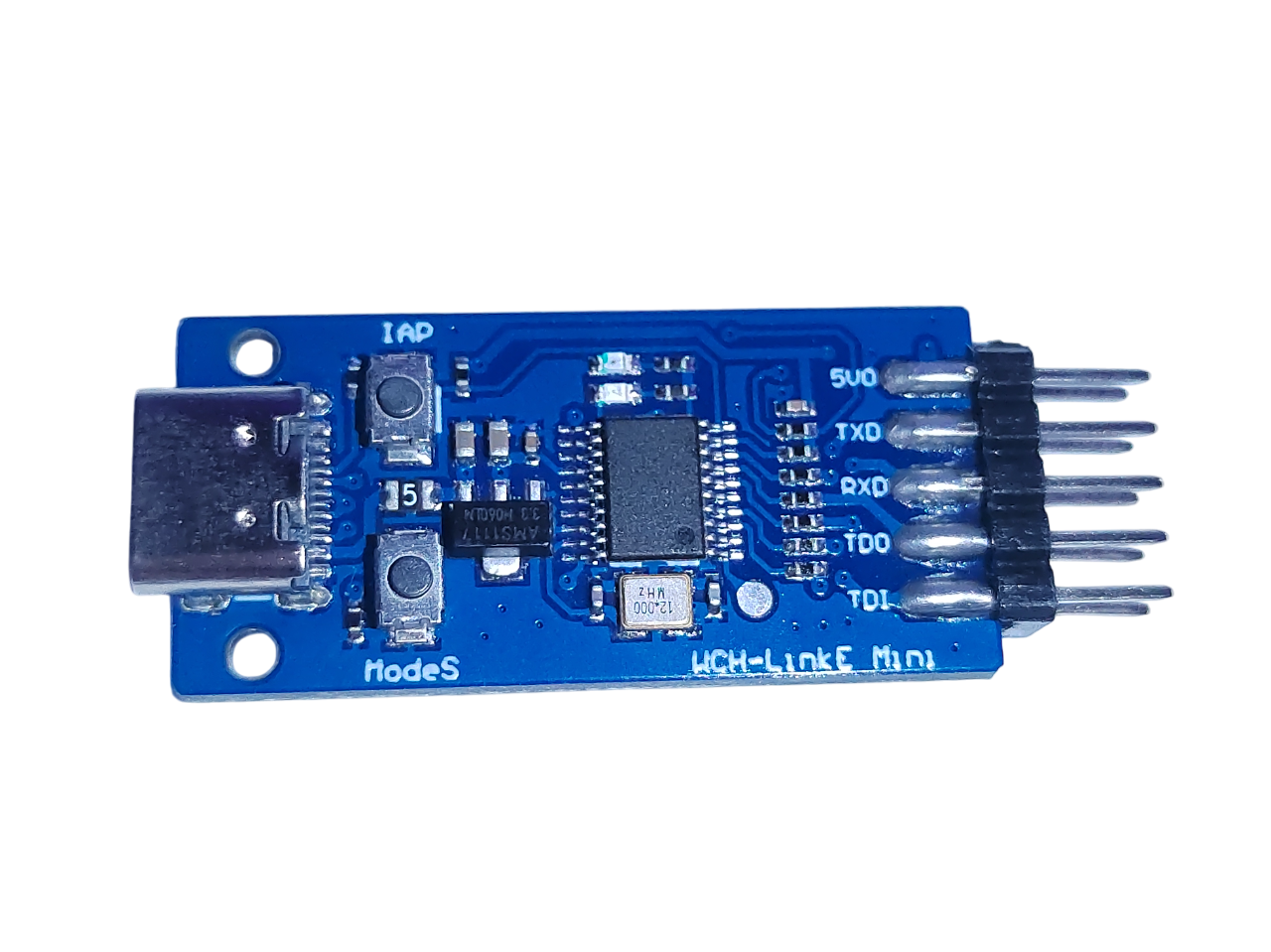

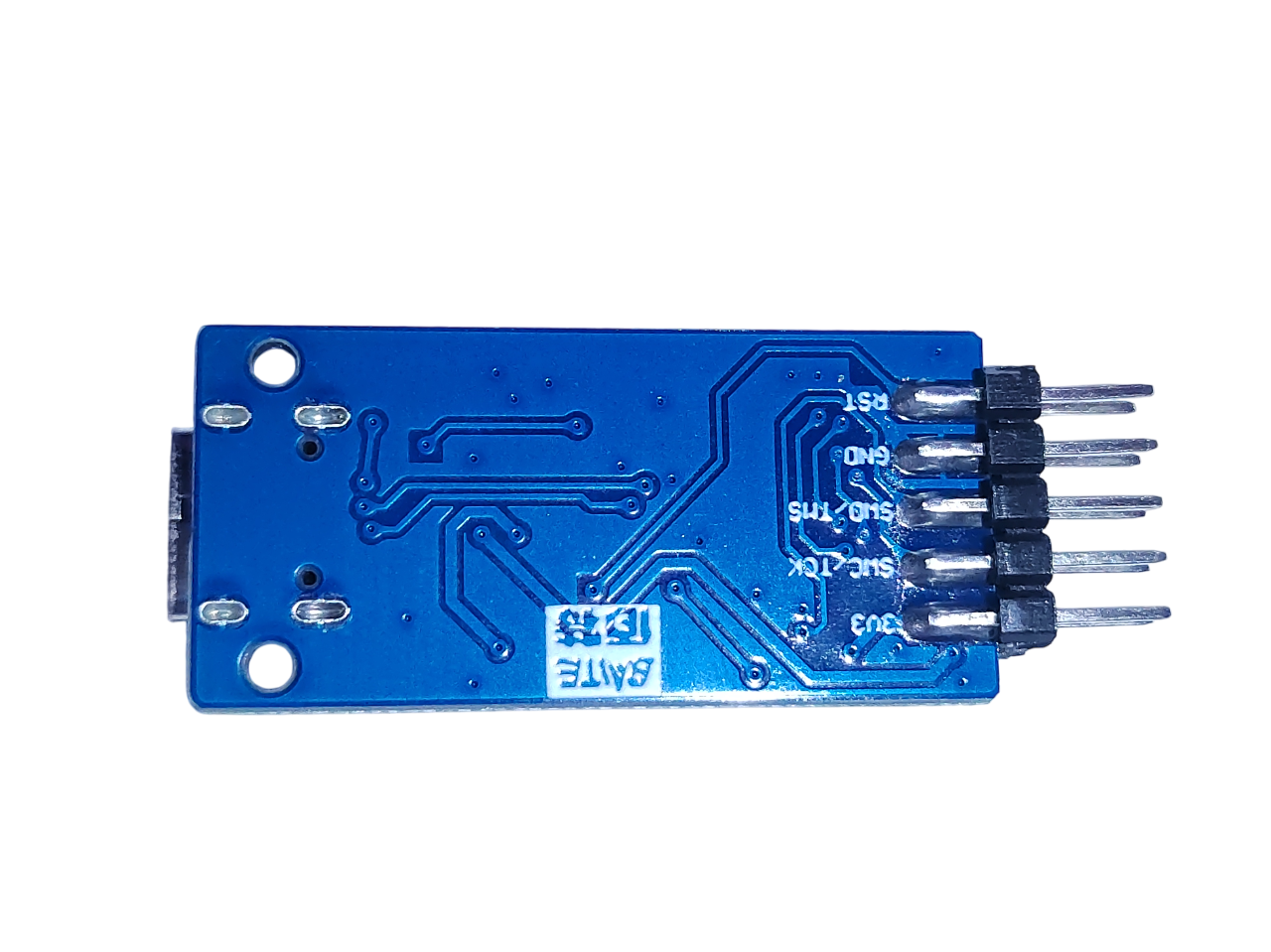

🔸 Dispunerea pinilor și conectarea modulului WCH-LinkE la placa-țintă
| Interfața pinilor modulului | Interfața plăcii-țintă | Observații |
|---|---|---|
| 5V | Interfață de alimentare MCU-5V | Conectați alimentarea de 5V a plăcii-țintă |
| 3.3V | Interfață de alimentare MCU-3.3V | Conectați alimentarea de 3,3V a plăcii-țintă |
| GND | MCU-GND | Conectați masa GND a plăcii-țintă |
| SWCLK | MCU-SWCLK | Conectați SWCLK al plăcii-țintă |
| SWDIO | MCU-SWDIO | Conectați SWDIO al plăcii-țintă |
| RX | MCU-UART-TX | Conectați linia UART-RX a plăcii-țintă |
| TX | MCU-UART-RX | Conectați linia UART-TX a plăcii-țintă |
| ModeS | \ | Țineți apăsat butonul ModeS la pornire până când indicatorul de stare se aprinde, pentru schimbarea modului. |
| IAP | \ | Buton pentru actualizarea manuală a WCH-LinkE |
🔸 Compatibilitatea cipurilor în funcție de modulul Link
| Modele obișnuite de cipuri | WCH-Link | WCH-LinkE | WCH-DAPLink | WCH-LinkW |
|---|---|---|---|---|
| CH32V003 | ✘ | ✔ | ✘ | ✔ |
| CH643 / CH32X035 / CH32L103 | ✘ | ✔ | ✘ | ✔ |
| CH32V10x / CH32V20x / CH32V30x | ✔ | ✔ | ✘ | ✔ |
| CH569 / CH573 / CH583 | ✔ | ✔ | ✘ | ✘ |
| CH32F10x / CH32F20x / CH579 / cipuri asemănătoare cu suport SWD | ✔ | ✔ | ✔ | ✔ |
| cipuri asemănătoare cu suport JTAG | ✘ | ✔ | ✔ | ✔ |
🔸 Modurile WCH-LinkE și caracteristicile lor
| Mod | Indicator LED | IDE | Cip acceptat |
|---|---|---|---|
| RISC-V | LED-ul albastru este întotdeauna stins în repaus | MounRiver Studio | Nucleele RISC-V ale producătorului acceptă depanare pe două fire |
| ARM | LED-ul albastru rămâne aprins în repaus | Keil / MounRiver Studio | Nucleele ARM acceptă protocolul SWD |
Rezumatul avantajelor:
✅ Depanare și programare RISC-V + ARM ✅ Moduri
comutabile prin buton sau software ✅ Port
serial de depanare integrat ✅ Alimentare
3,3 V/5 V pentru placa-țintă ✅ Indicații
LED și actualizări automate de firmware ✅
Compatibilitate cu multe instrumente software
