Modul senzor INA3221 pentru trei canale de curent și tensiune, I²C

Este ideal pentru monitorizarea consumului de energie al bateriilor, liniilor de alimentare, panourilor solare sau surselor de alimentare în sisteme cu mai multe canale. Spre deosebire de module mai simple, precum INA219, cipul permite măsurarea simultană a tensiunii și a curentului pe trei canale independente.

🔧 Caracteristici:

• Cip: INA3221

• Număr de canale: 3 circuite de măsurare independente (CH1, CH2, CH3)

• Comunicație: I2C / SMBus

• Rezistoare șunt: 0.1 Ω (R100) – pentru măsurarea curentului

• Alimentare: 3.3 V sau 5 V

• Rezoluție: precizie ridicată a măsurării diferențiale

• Ieșiri de stare: PV (Power Valid), CRI (Critical), WAR (Warning), TC (Timing Control)

• Pinul VPU: pentru alimentarea rezistoarelor pull-up dintr-o sursă proprie (reglabilă după nivelul logic I2C)

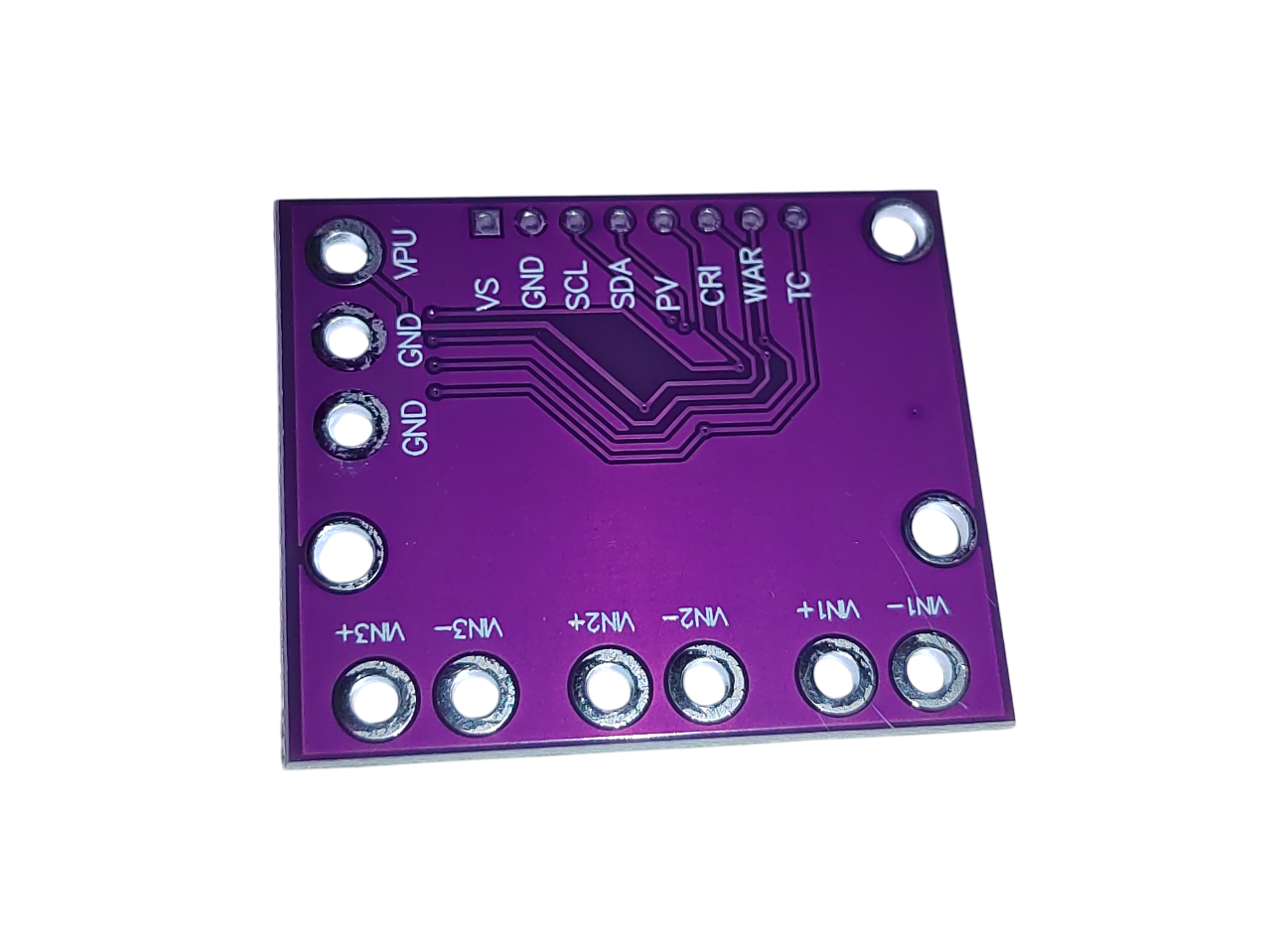

• Pini: SDA, SCL, GND, AO, VS și alții

⚡ Limite electrice:

• Tensiune maximă VIN+ (față de GND): 0 V până la 26 V DC

• Diferență maximă VIN+ − VIN− (șunt): ±163.84 mV

• Notă: VIN+ trebuie să fie mai mare decât VIN−.
  Nu depășiți 26 V la pinii de intrare, pentru a evita deteriorarea cipului.

📦 Utilizare:

• Monitorizarea alimentării și consumului de energie în proiecte încorporate și IoT

• Monitorizarea bateriilor, panourilor solare, powerbank-urilor și surselor de alimentare

• Sisteme industriale, robotică, aplicații pentru locuințe inteligente

Vom adăuga în curând un exemplu de cod pentru acest modul. 💻
