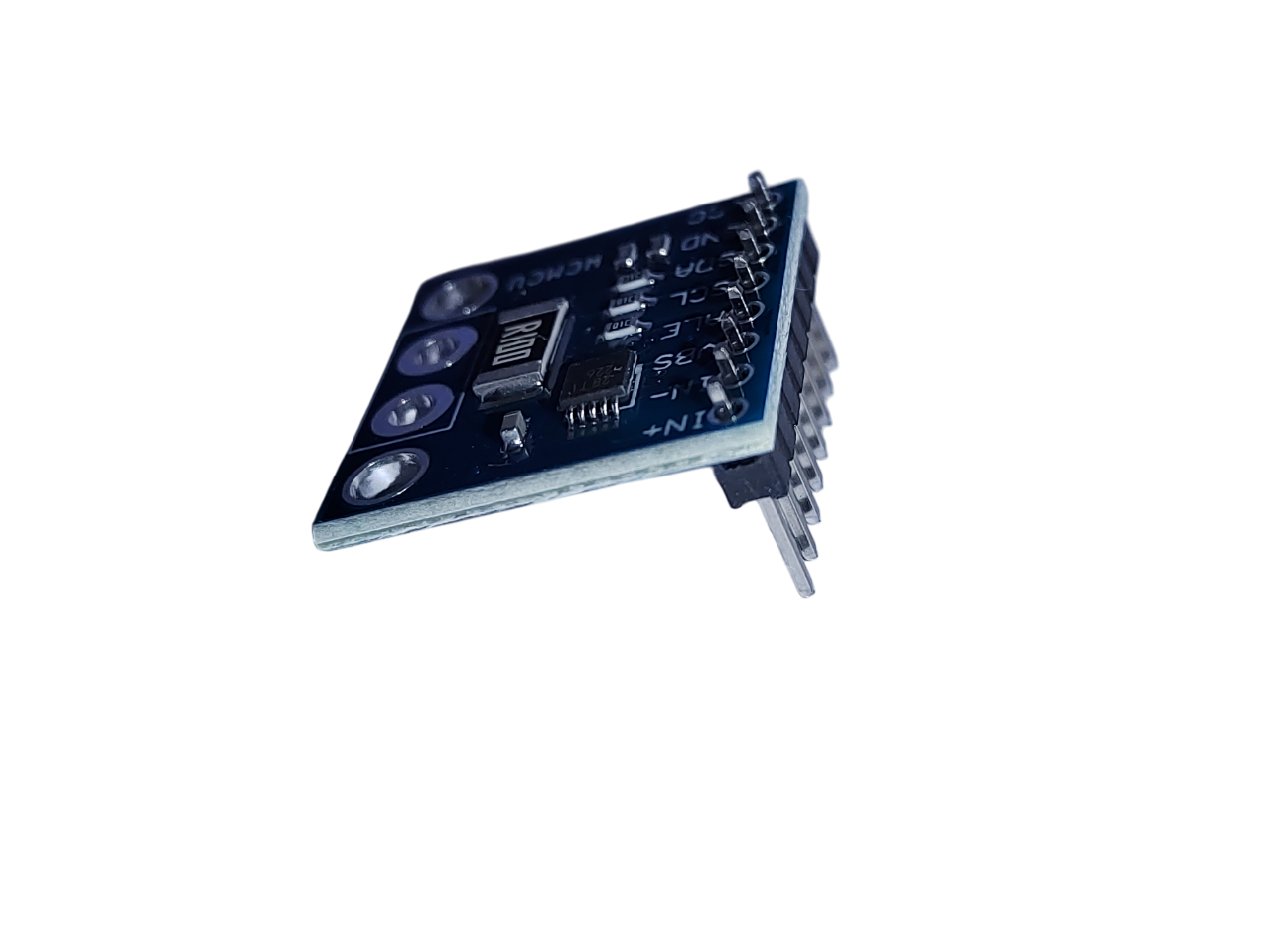

Modul monitor INA226 I²C pentru curent, tensiune și putere, 0–36 V

Poate monitoriza tensiunea magistralei (0 V până la 36 V) atât în configurație low-side, cât și high-side, fiind un instrument versatil pentru măsurări performante și fiabile în aplicații încorporate.

Include un amplificator diferențial de precizie, convertor ADC și logică pentru prelucrarea datelor. Valorile sunt disponibile prin magistrala I2C, iar modulul acceptă până la 16 adrese diferite prin pinii A0/A1. Ieșirea ALERT permite configurarea avertizării la depășirea limitelor.

🔧 Caracteristici:

• Interval de măsurare a tensiunii (VBUS): 0 – 36 V

• Intrare de curent: intrare diferențială (IN+ / IN−)

• Ieșire: calculul curentului, tensiunii și puterii prin I2C

• Precizie:
  eroare de amplificare max. 0.1
  %; offset max. 10 μV

• Medie: media măsurărilor poate fi configurată

• Ieșire de alarmă: pin ALERT (declanșator configurabil)

• Alimentare: 2.7 V – 5.5 V DC

• Adresare I2C: 16 adrese programabile (prin A0/A1)

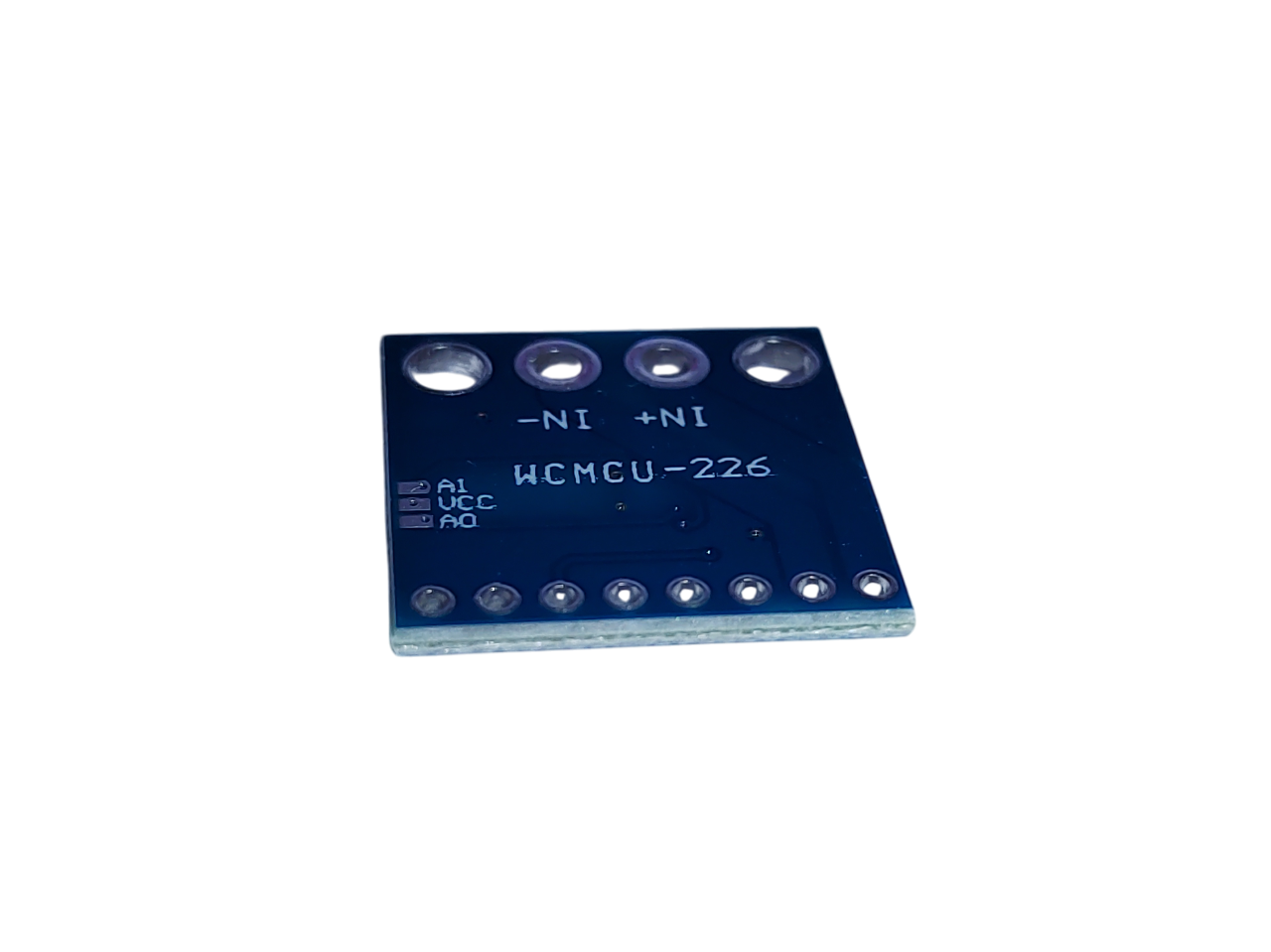

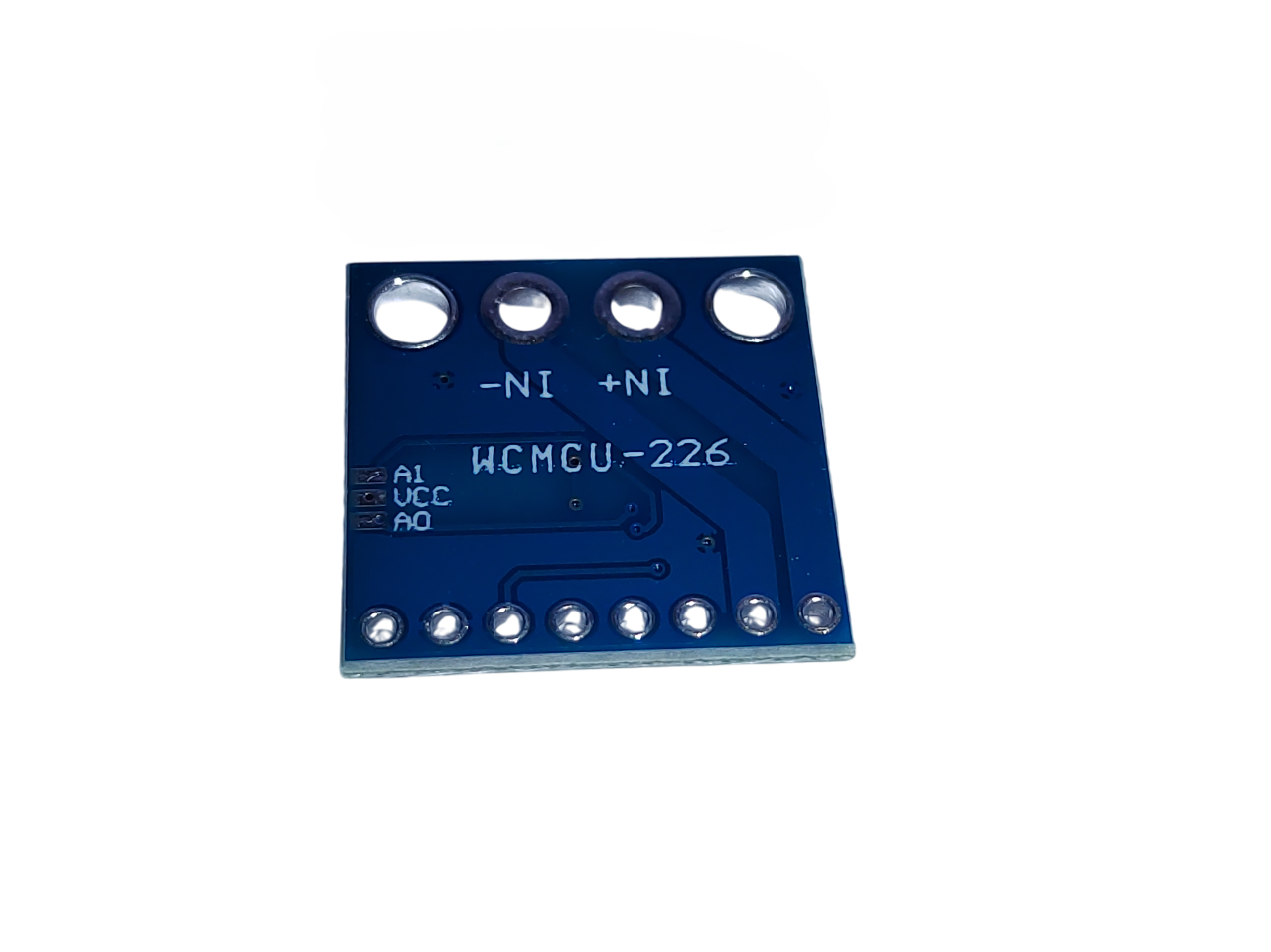

• Format: circuit VSSOP cu 10 pini pe placă (modul WCMCU-226)

📌 Descrierea pinilor:

📦 Utilizare:

• Măsurarea consumului de energie al microcontrolerelor, bateriilor și surselor de alimentare

• Încărcătoare inteligente

• Servere și echipamente IT

• Echipamente de telecomunicații

• Instrumente de laborator și testare

Vom adăuga în curând cod Arduino/ESP32. 💻
