Modul LED RGB WS2812B în formă de inimă, 30 LED-uri
Detalii produs
Inimă LED WS2812B – 30× LED RGB adresabil
Modul LED decorativ în formă de inimă, cu placă PCB neagră, potrivit pentru ESP32, ESP8266, Arduino și alte microcontrolere.
Inima LED WS2812B este un modul decorativ în formă de inimă, echipat cu 30 de LED-uri RGB adresabile WS2812B. Fiecare LED poate fi controlat individual, astfel încât puteți realiza animații colorate, tranziții line, pulsații, efecte, indicatoare sau modele luminoase personalizate.
Modulul este potrivit pentru proiecte cu microcontrolere ESP32, ESP8266, Arduino sau alte plăci de comandă compatibile. Împreună cu un ESP32 sau un MCU similar, puteți crea o lampă inteligentă WiFi sau Bluetooth, iluminat decorativ, un panou luminos interactiv, un ornament romantic, un cadou sau un dispozitiv controlat prin aplicație ori interfață web.
Datorită plăcii PCB negre, modulul are un aspect modern și elegant. Este potrivit nu numai pentru prototipuri tehnice, ci și ca element decorativ gata de utilizat în ornamente, cadouri ori proiecte educaționale.
⚙️ Date tehnice
| Tip LED | WS2812B |
| Număr de LED-uri | 30 LED-uri RGB |
| Alimentare | 5 V |

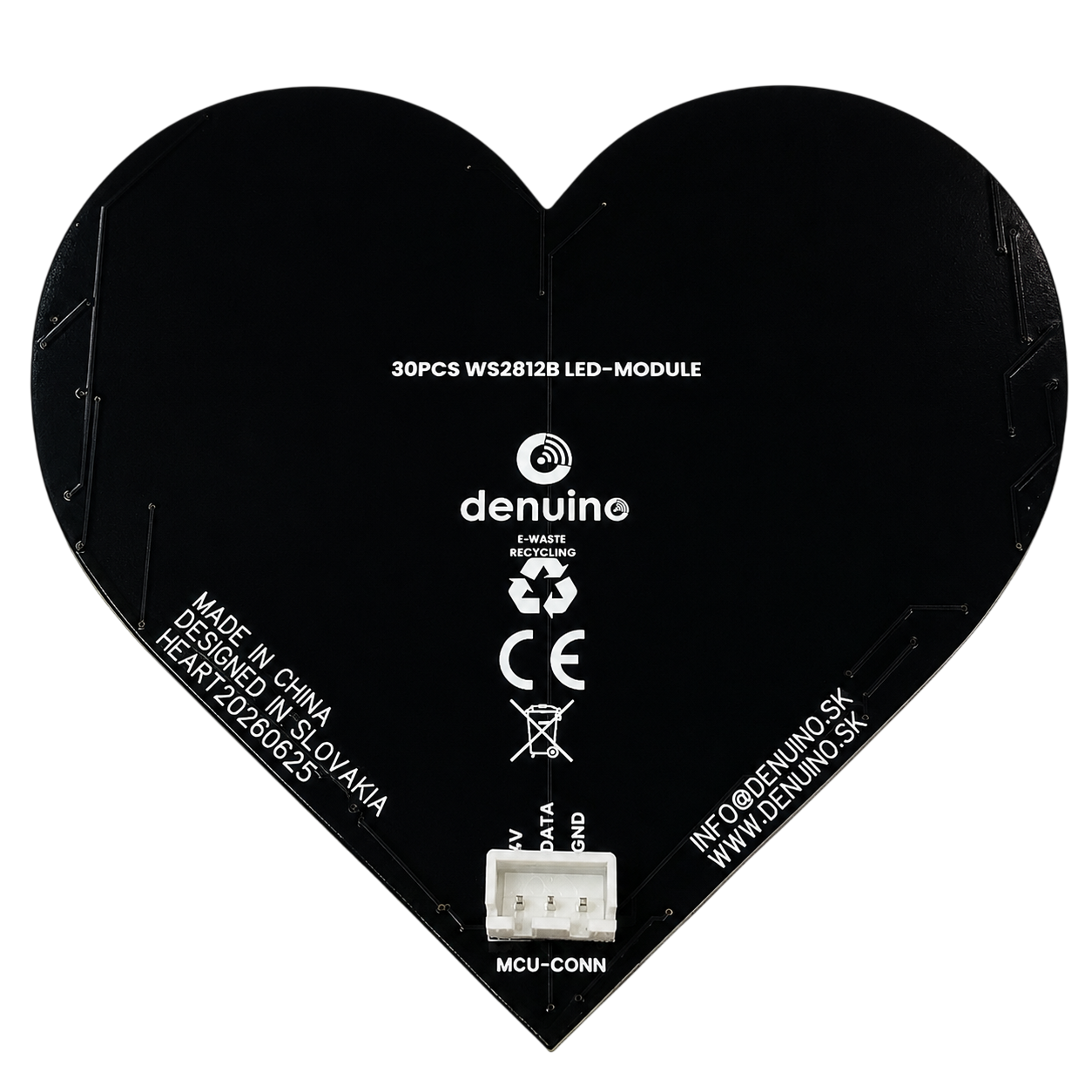

| Conexiune | 3 pini |
| Pini | 5V, DATA, GND |
| Dimensiune | aproximativ 10 × 10 cm |
| Compatibil cu | ESP32, ESP8266, Arduino și microcontrolere similare |
| Culoare PCB | negru |
🔌 Conectare
5V – alimentarea modulului, 5 volți
DATA – intrare de date prin care se transmite semnalul digital de comandă
GND – masă / polul negativ al alimentării
Pinul DATA poate fi conectat aproape la orice pin de ieșire al microcontrolerului. Nu folosiți pini destinați exclusiv intrării, deoarece aceștia nu pot transmite către modul semnalul de comandă al LED-urilor.

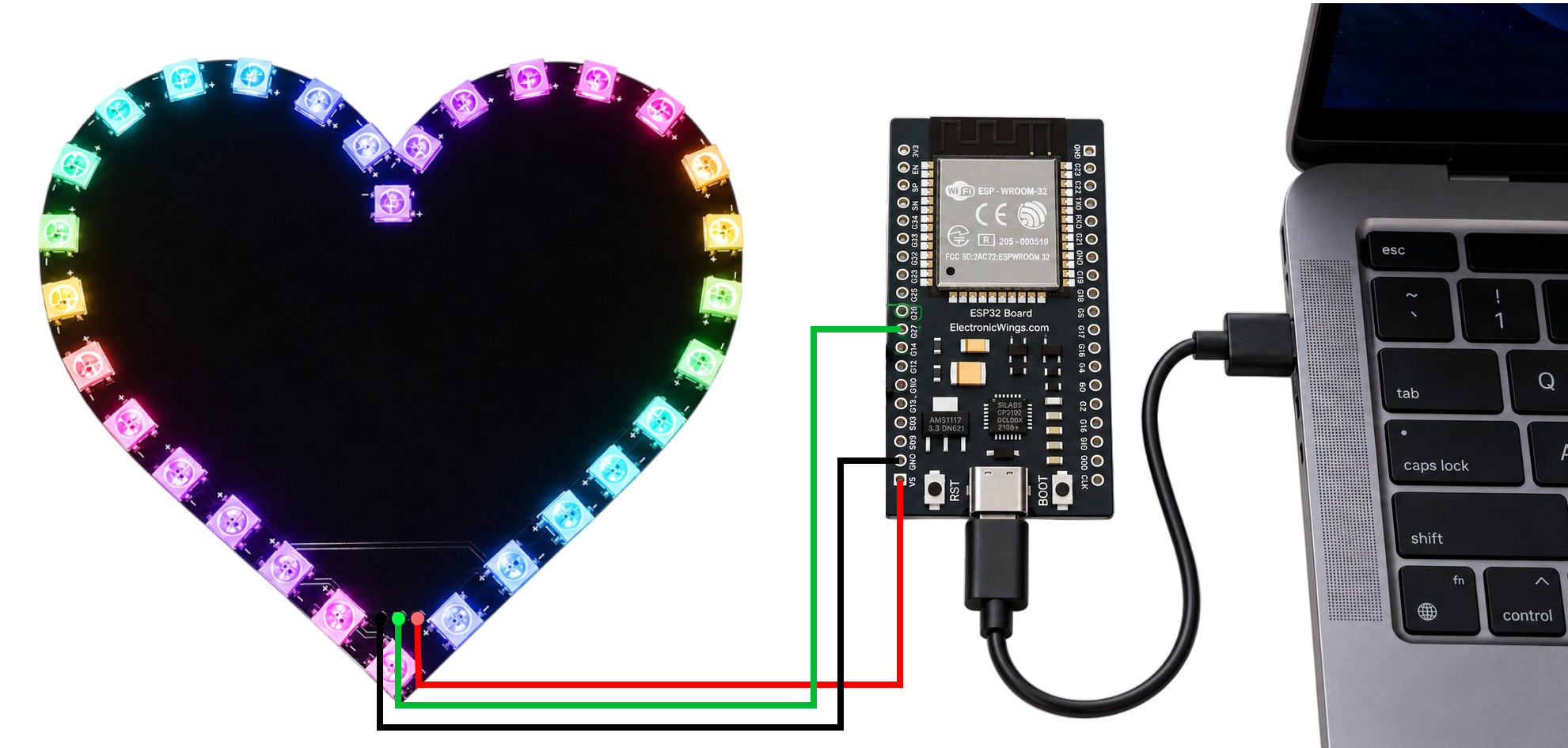

Exemplu de conectare la ESP32:
🧪 Testare și programare
Pentru a testa inima LED WS2812B cu un ESP32, Arduino, ESP8266 sau alt microcontroler compatibil cu Arduino IDE, puteți utiliza biblioteci gata făcute pentru controlul LED-urilor.
De exemplu, sunt recomandate:
⬇️ Descărcați codul de test Adafruit
Aceste biblioteci permit controlul simplu al LED-urilor RGB adresabile WS2812B. Puteți configura rapid culorile, luminozitatea, animațiile, tranzițiile, clipirea, pulsația sau efectele personalizate fără a scrie de la zero întregul program de comandă.
Trebuie doar să conectați modulul la microcontroler prin 5V, DATA și GND, să instalați biblioteca în Arduino IDE și să încărcați un program de test simplu.
▶️ Demonstrație de efect LED
⚠️ Atenție
Modulul nu poate funcționa singur, prin conectare directă la o baterie sau acumulator. LED-urile WS2812B sunt adresabile digital și au nevoie, în afară de alimentare, de un semnal de date de comandă. Pentru control este necesar un microcontroler, precum ESP32, ESP8266, Arduino, Raspberry Pi sau o altă placă compatibilă.
