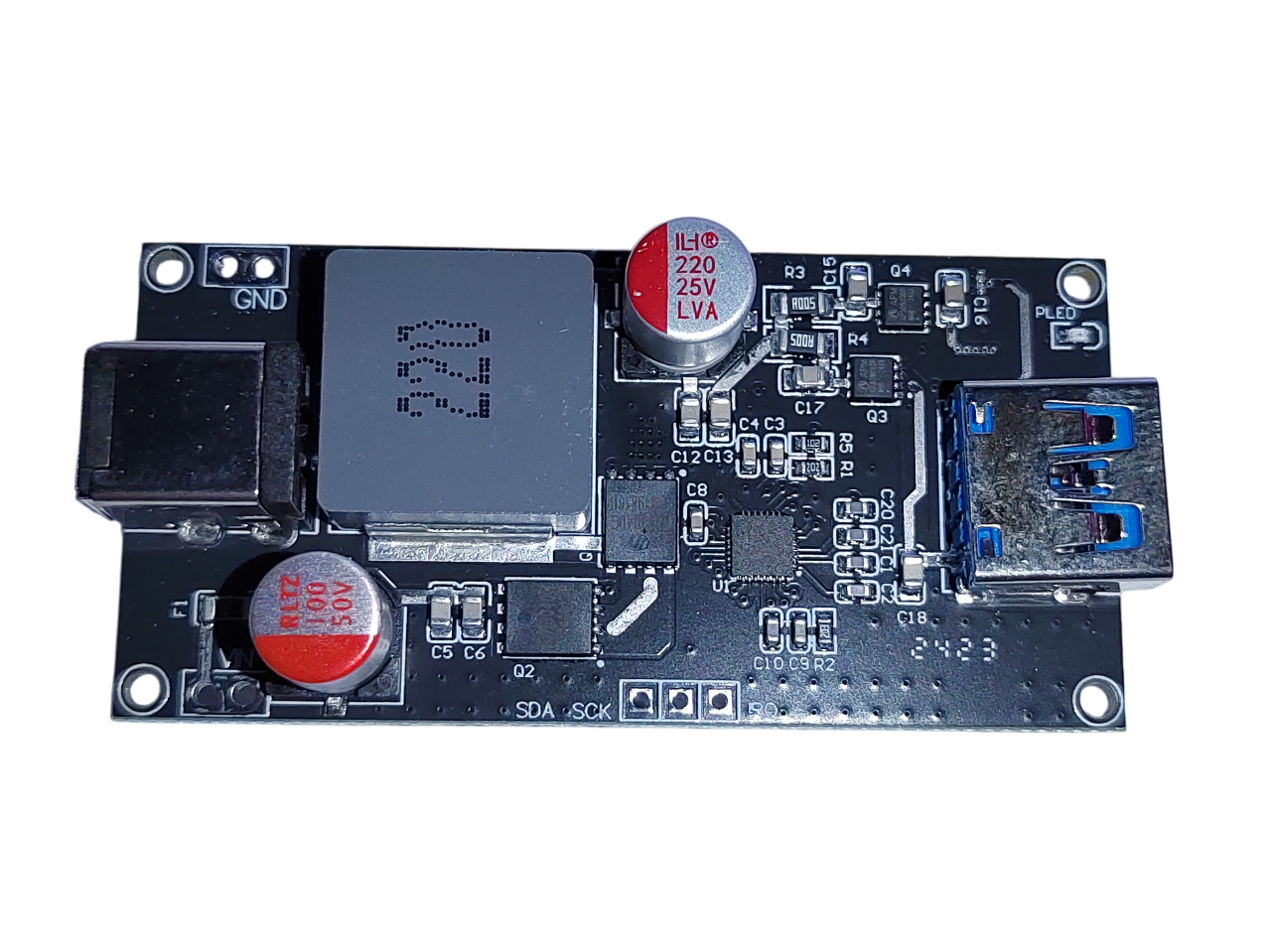

Modul încărcare rapidă USB-A + USB-C PD140W / QC5 / PPS, DC 6–30 V
Detalii produs
Permite încărcarea rapidă a unei game largi de dispozitive prin porturile USB-A și USB-C, acceptând protocoale recente precum PD 140 W, PPS 133 W, QC5/QC4+ și altele. Este potrivit pentru stații de dezvoltare, module de alimentare, laptopuri, telefoane, tablete și aplicații de testare.
🔧 Parametri tehnici:
| Parametru | Valoare |
|---|---|
| Tensiune de intrare: | DC 6 V – 30 V |
| Alimentare recomandată: | DC 24 V / 7 A |
| Tipul conversiei: | Step-down (buck) – tensiunea de intrare trebuie să fie cu ≥1.2 V mai mare decât tensiunea de ieșire |
| Putere maximă de ieșire: | 140 W (PD 20 V / 7 A) |

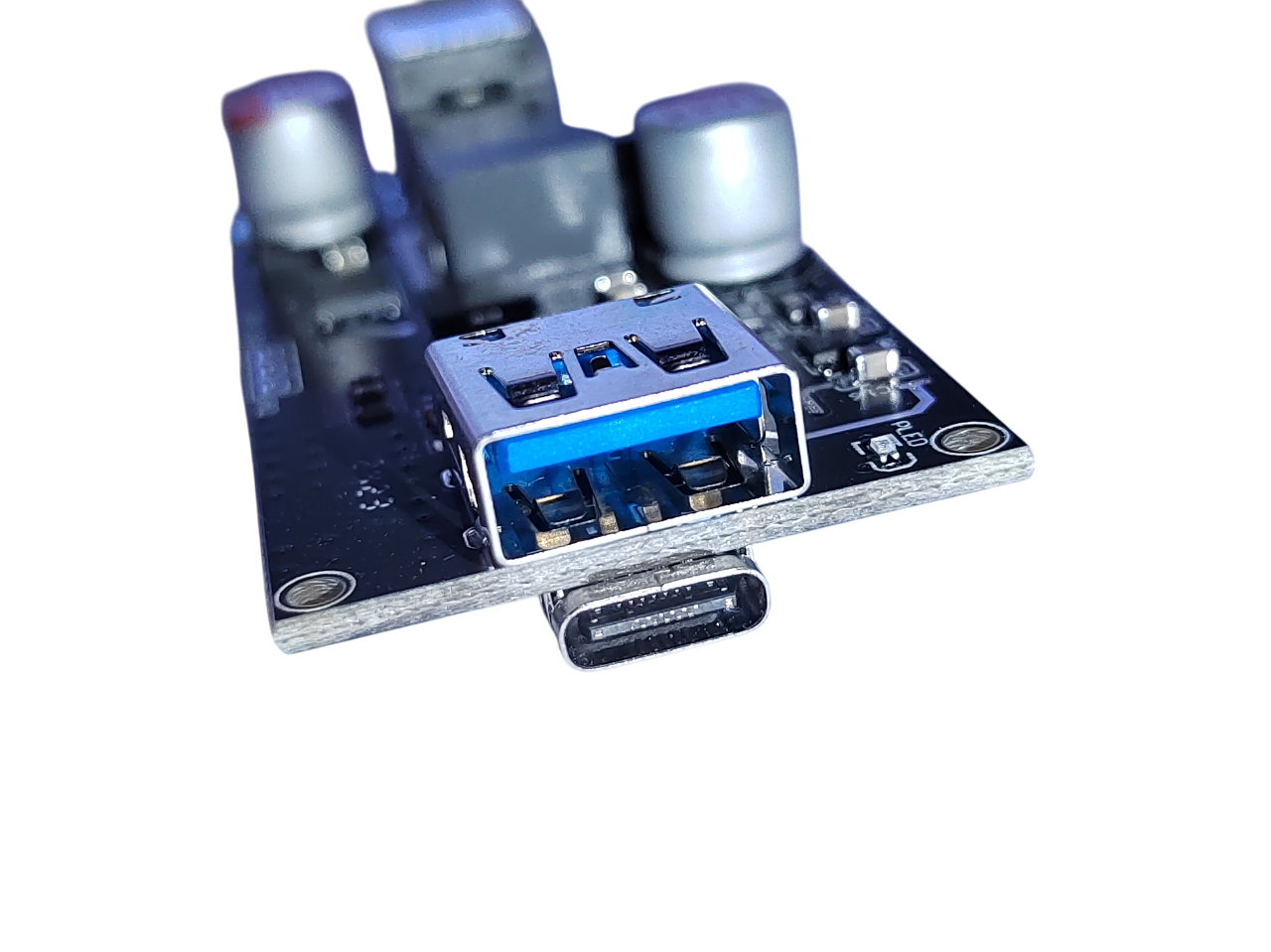

| Porturi de ieșire: | 1× USB-A, 1× USB-C |

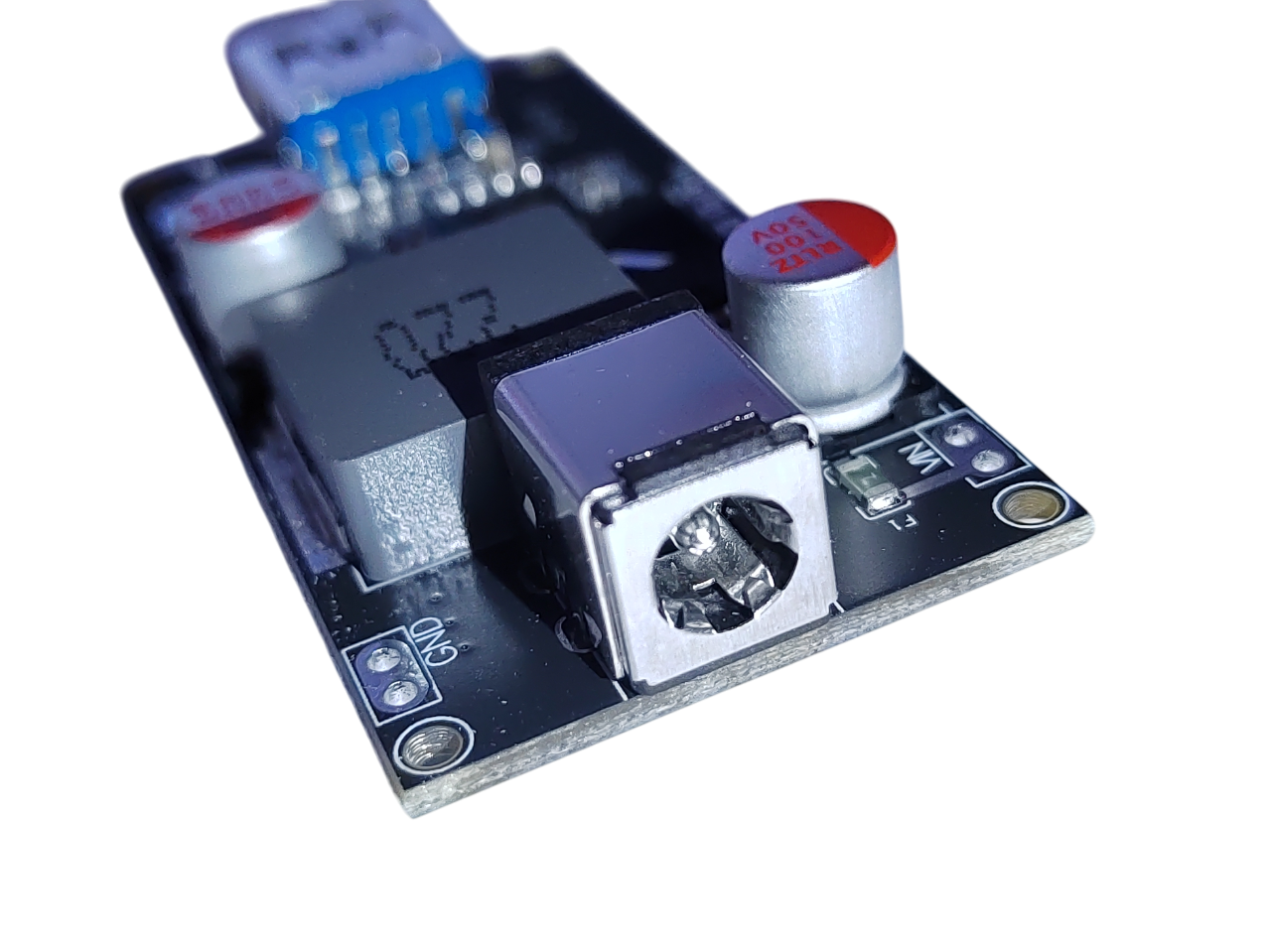

| Conector de intrare: | DC5521 (5.5×2.1 mm) |
| Protocoale de ieșire: | PD 140 W, PPS 3.3–21 V 6.3 A, QC5/QC4+/QC3.0/QC2.0, AFC, FCP, SCP, SFCP |
| Tensiunea de funcționare a cipului: | 6–30 V DC |
| Dimensiunile modulului: | 68 × 32 mm |
| Porturile pot funcționa simultan: | Da (max. 5 V 2 A + 5 V 2 A, fără încărcare rapidă) |
Prezentarea protocoalelor de încărcare rapidă acceptate și a dispozitivelor compatibile
| Protocol | Denumire completă | Dispozitive sau mărci uzuale |
|---|---|---|
| PD 140 W | Power Delivery (versiunea 3.1, EPR – Extended Power Range) | Laptopuri (MacBook, Dell XPS, Lenovo ThinkPad), tablete noi și unele telefoane premium |
| PPS 3.3–21 V 6.3 A | Programmable Power Supply | Samsung Galaxy S20–S24, Note10+, Z Fold/Flip, Google Pixel 6–8 și unele modele Xiaomi / OnePlus |
| QC 5 | Quick Charge 5 | Modele Xiaomi noi, ASUS ROG Phone, unele dispozitive cu Snapdragon 888+ |
| QC 4+ / QC 4.0 | Quick Charge 4+ / 4.0 | Google Pixel 3–5, LG V30, Xiaomi Mi 8 și OnePlus Nord N10 |
| QC 3.0 / 2.0 | Quick Charge 3.0 / 2.0 | Modele Xiaomi mai vechi, seria Samsung A/M, LG G4–G6, HTC și mărci chinezești mai vechi |
| AFC | Adaptive Fast Charging | Samsung Galaxy S6–S10, seria A, Note 4–9 |
| FCP | Fast Charging Protocol | Huawei (modele mai vechi, precum P9–P20 și Honor 8–10) |
| SCP | SuperCharge Protocol | Huawei și Honor (de exemplu P20 Pro, Mate 20 Pro, P30, P40, Mate 30 etc.) |
| SFCP | Smart Fast Charging Protocol | Unele mărci chinezești, precum Meizu, Ulefone, Doogee (protocoale nestandardizate) |
⚠️ Note importante:
-
Modulul nu este un încărcător direct pentru celule de baterii – servește numai drept sursă de alimentare pentru încărcarea dispozitivelor precum telefoane, tablete și laptopuri.
-
Nu conectați la rețeaua de curent alternativ (AC)! Folosiți numai un adaptor de alimentare DC.
-
Pentru ieșirea de 140 W folosiți un adaptor de cel puțin 24 V / 10 A.
-
La alimentarea cu 12 V (de exemplu din automobil), puterea de ieșire prin protocolul PD este limitată la aproximativ 36 W.
-
Nu toate dispozitivele acceptă automat încărcarea rapidă, din cauza protocoalelor proprietare ale producătorilor.
💡 Recomandare pentru performanță stabilă:
pentru funcționare fiabilă pe termen lung, recomandăm să nu depășiți 80 % din puterea maximă a sursei; de exemplu, pentru 100 W la ieșire folosiți un adaptor de 24 V / 5 A.
📦 Utilizare:
-
Încărcare rapidă universală pentru dispozitive mobile
-
Încărcare rapidă solară pentru smartphone-uri
-
Alimentarea laptopurilor și tabletelor
-
Stații de alimentare pentru dezvoltare și testare
-
Soluții de laborator DIY
✅ Modulul a fost testat de noi pe mai multe smartphone-uri, inclusiv Honor 50, Honor 90 și Samsung Galaxy S21 – încărcarea rapidă a funcționat fără probleme pe toate dispozitivele.
