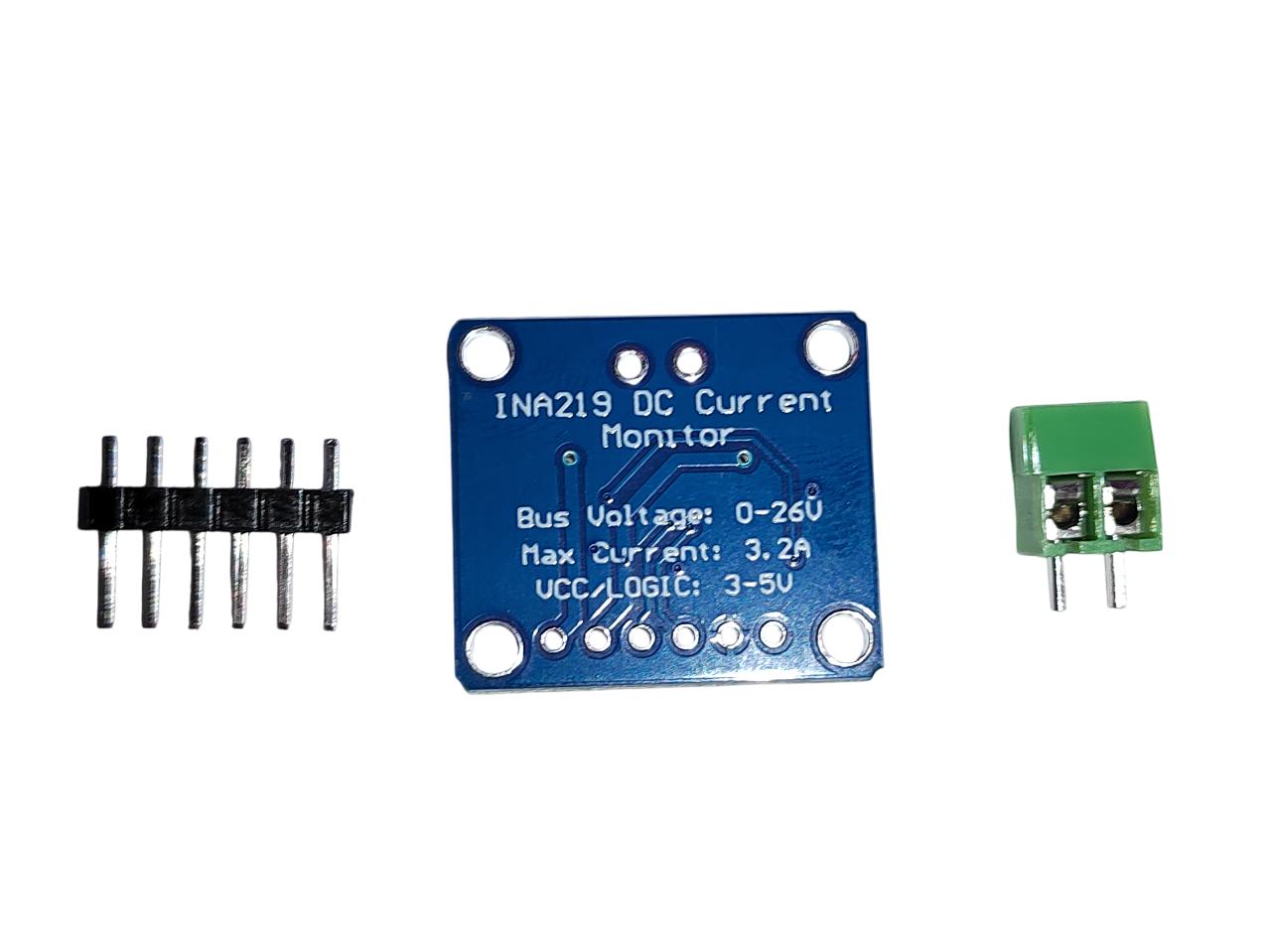

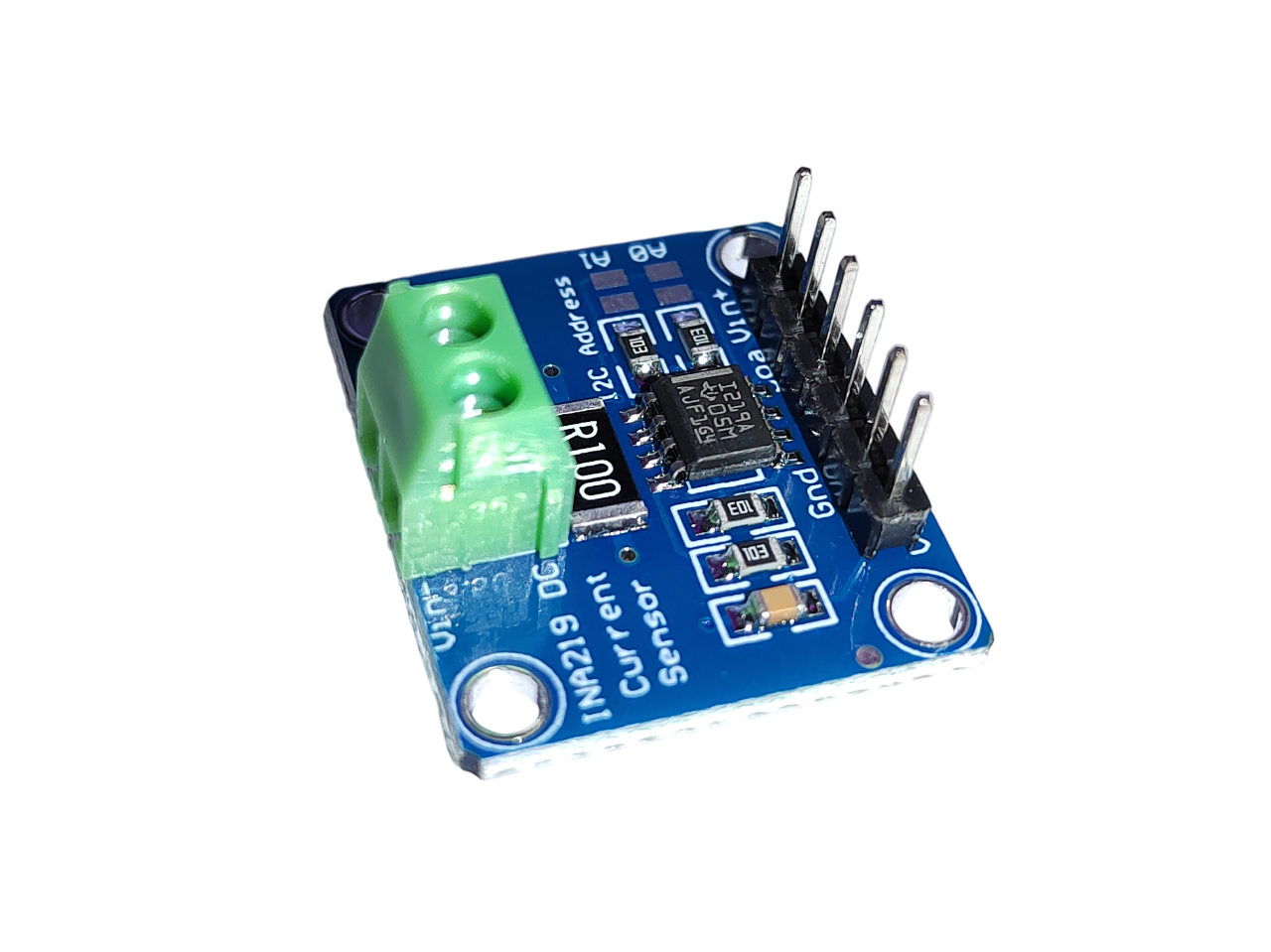

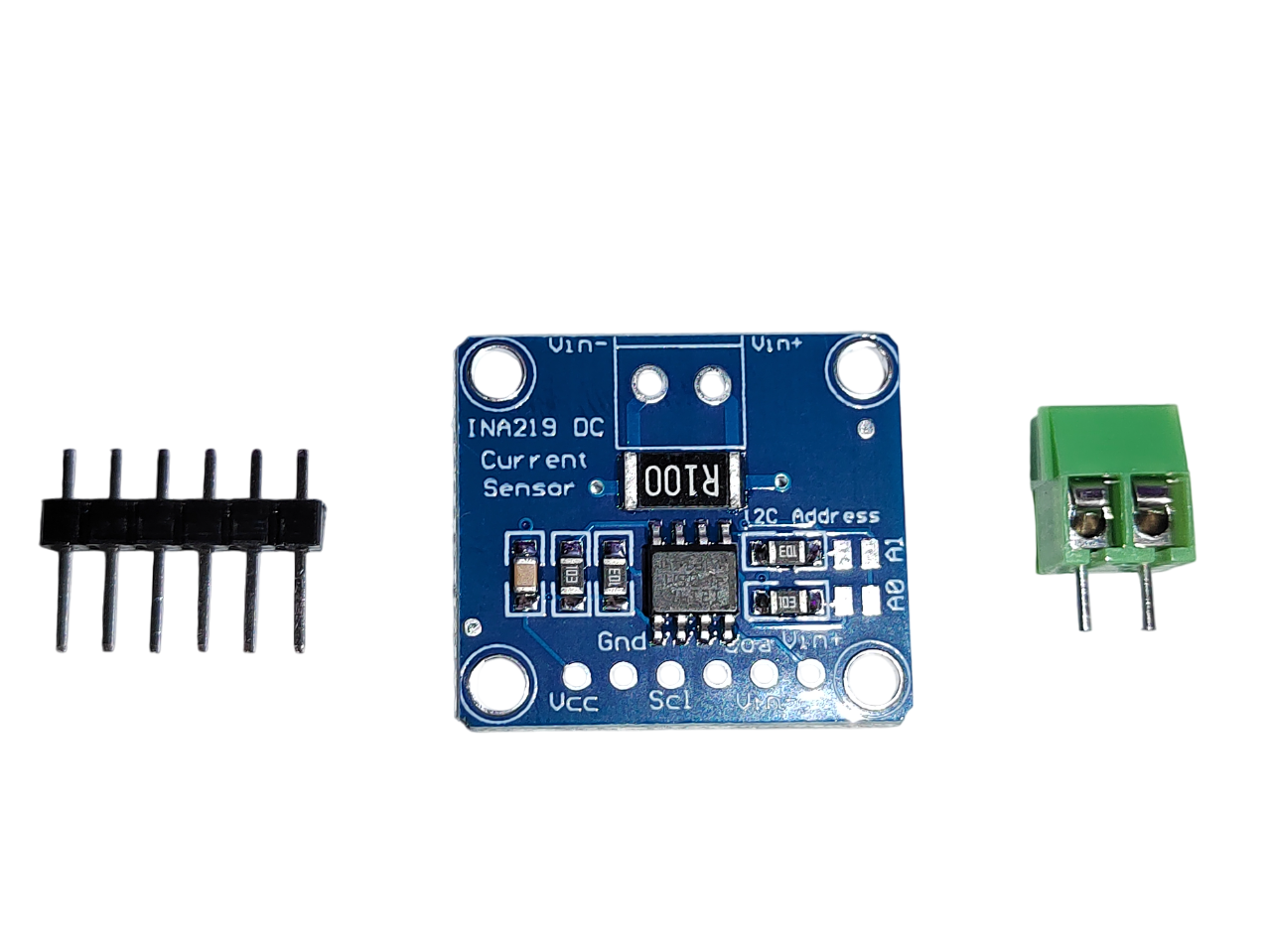

Modul INA219 I²C pentru măsurarea curentului, tensiunii și puterii

INA219 este un modul de monitorizare a curentului, tensiunii și puterii pentru circuite DC, cu interfață digitală I²C.
21.38 RON
Cel mai mic preț din ultimele 30 de zile:
Afișat conform celui mai mic preț din cele 30 de zile anterioare reducerii.
Stoc 7 buc. · În stoc
Cod intern: 23883781
Număr de unități în ambalaj 1
Unitate de măsură
Cantitate măsurată 1
Domeniu de tensiune0–26 V DC
Interval de alimentare (VCC)3,0 – 5,5 V DC
Curent maxim3.2A
InterfațăI²C (adresă configurabilă)
FuncțieMăsurarea precisă a curentului, tensiunii și puterii
ProveniențăChina
Greutate 0.004 kg

Detalii produs

Modulul INA219 este un senzor inteligent de curent și tensiune, conceput pentru monitorizarea tensiunilor de până la 26V și a curentului de până la 3.2A. Comunică prin interfața I2C (IIC), permițând conectarea simplă la microcontrolere precum Arduino, ESP32 sau Raspberry Pi. Este ideal pentru monitorizarea consumului de energie, a stării bateriilor și a puterii dispozitivelor electronice.

✅ Caracteristici:

  • Interval de tensiune: 0 – 26V DC

  • Curent maxim: 3.2A

  • Interfață: I2C (adresă configurabilă)

  • Măsurarea precisă a curentului, tensiunii și puterii

  • Dimensiuni compacte, integrare simplă

➡ Exemple de utilizare a modulului INA219:

  • Monitorizarea curentului și tensiunii bateriilor

  • Măsurarea consumului de energie în circuite DC

  • Monitorizarea alimentării motoarelor

  • Măsurarea puterii panourilor solare

  • Monitorizarea consumului în dispozitive IoT

  • Teste cu sarcini electronice

  • BMS

💡 Conexiunea recomandată cel mai frecvent









INA219 ESP32
VCC 3.3V sau 5V
GND GND
SDA GPIO21
SCL GPIO22














ESP32 permite utilizarea mai multor pini GPIO pentru comunicarea I2C (SDA și SCL), datorită hardware-ului I2C flexibil. Se folosesc frecvent următorii pini GPIO:



Funcție Pini GPIO recomandați
SDA 21, 18, 17, 25, 23, 4 (exemple)
SCL 22, 19, 16, 26, 5, 15 (exemple)



*GPIO34 – GPIO39
Pini exclusiv de intrare (input only). Nu pot furniza semnale de ieșire și nu sunt potriviți pentru I2C SCL/SDA.
