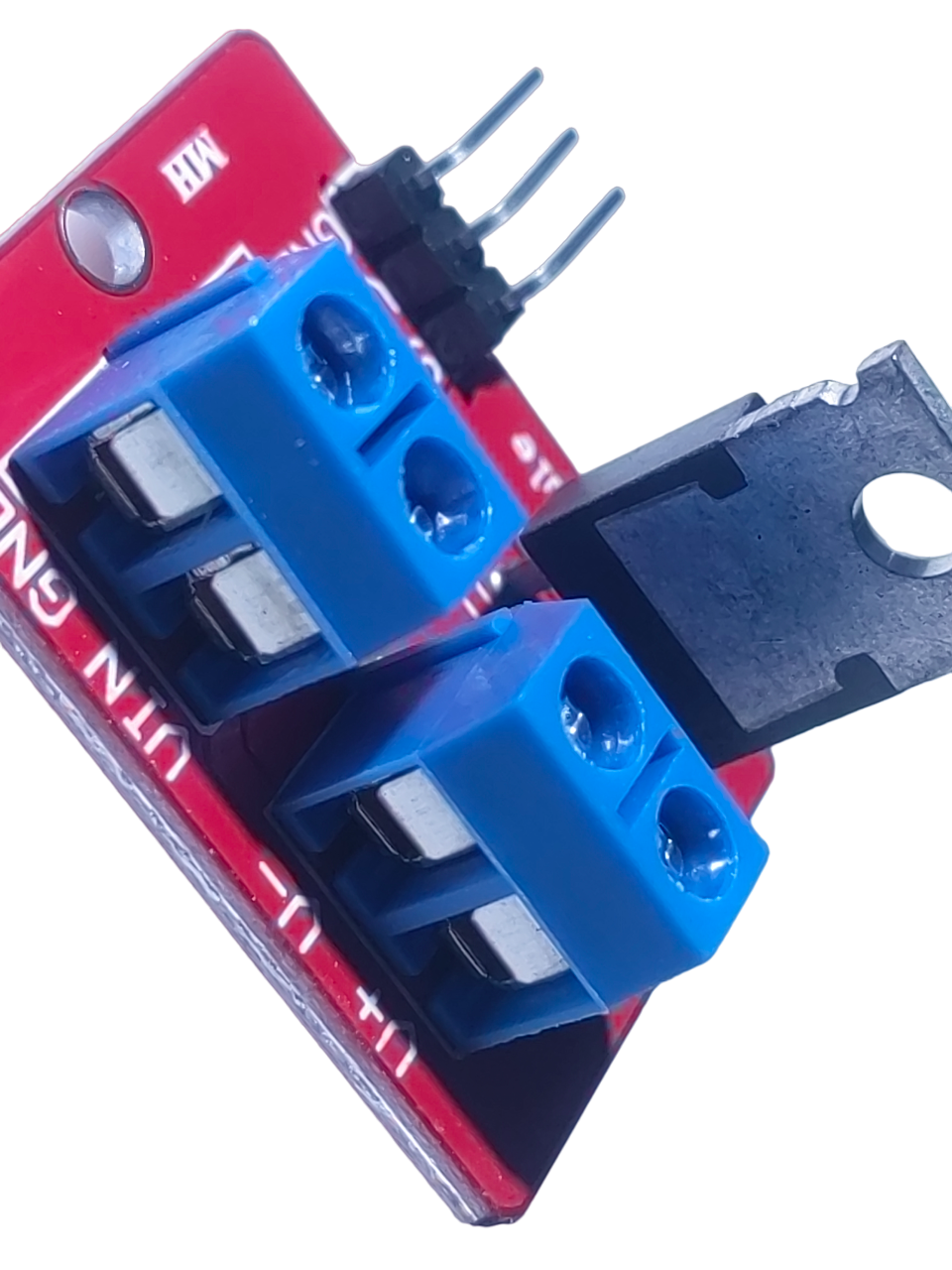

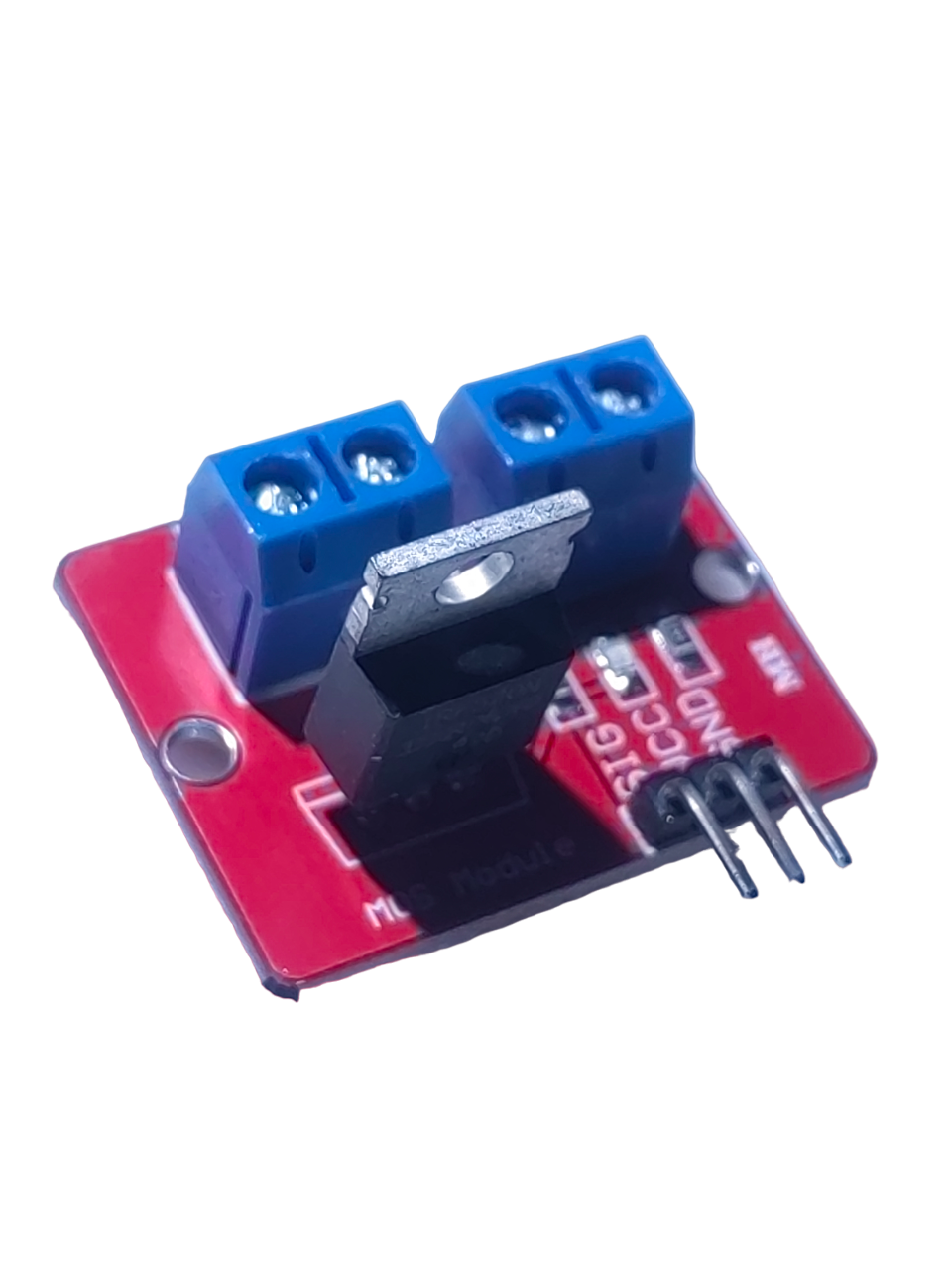

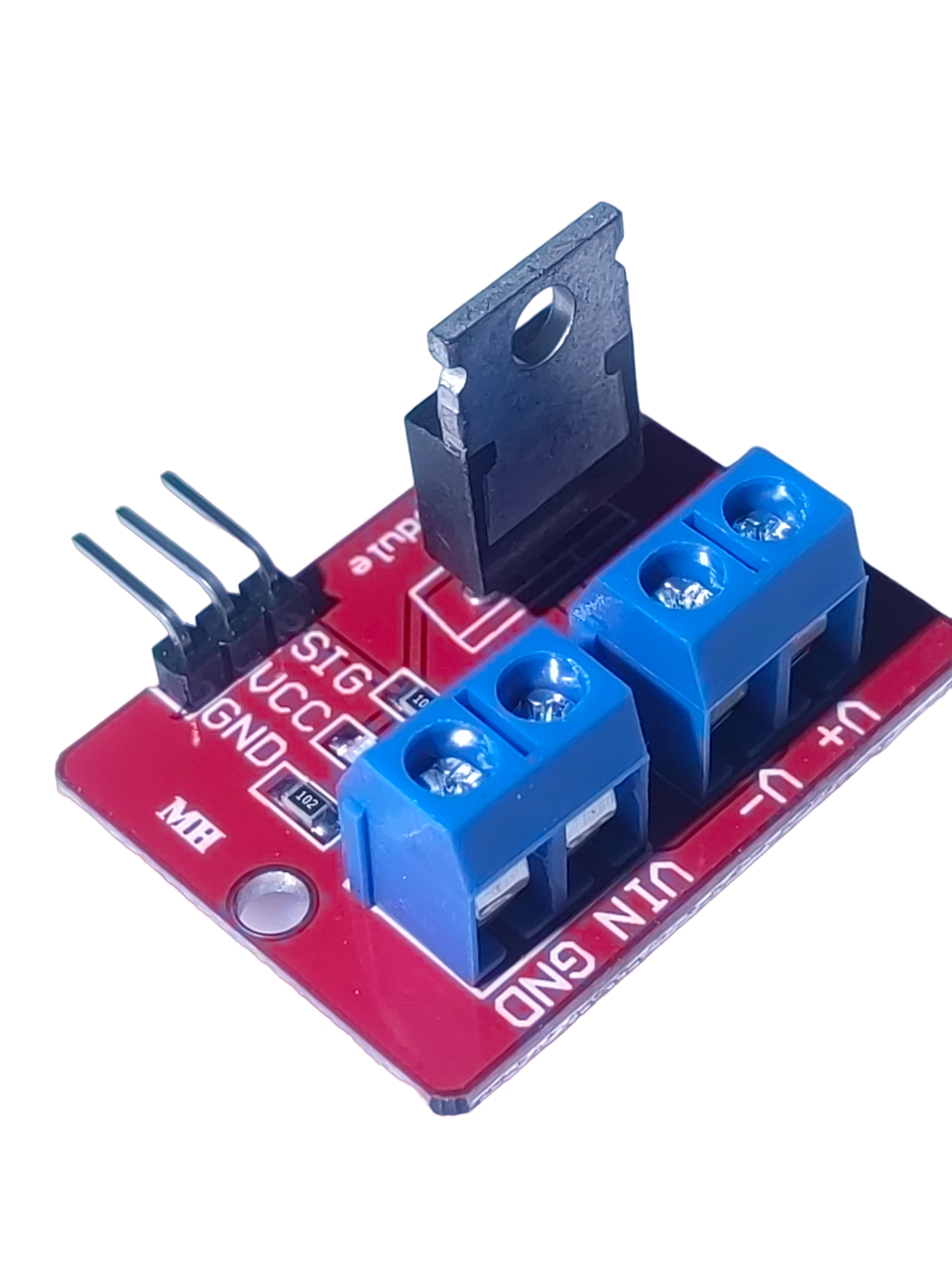

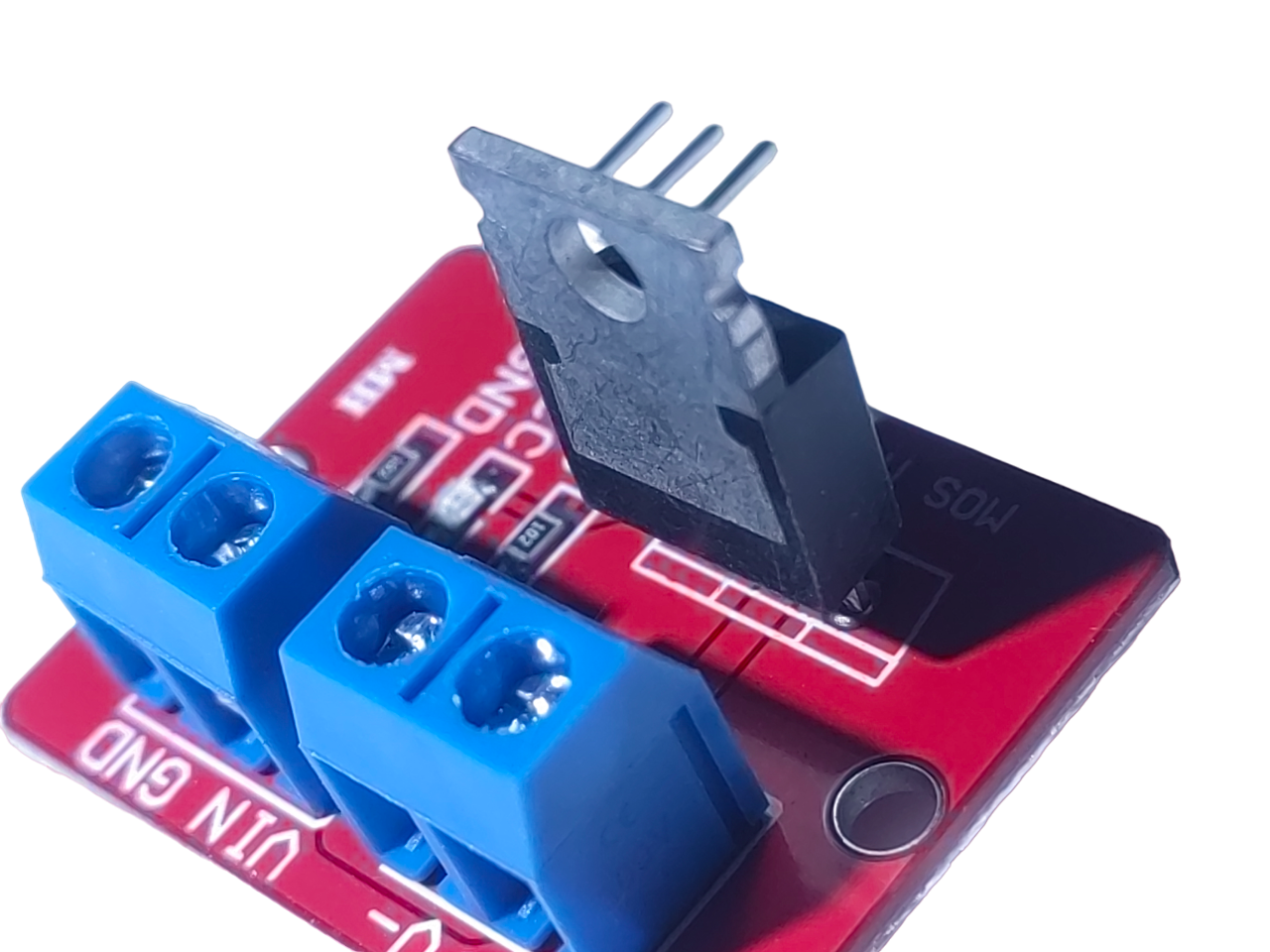

Modul de comutație MOSFET IRF520, 0–24 V DC

Caracteristici:

• Tensiune de funcționare: 0-24V DC
• Sarcină maximă: 5A
• Frecvență de comutație: 100kHz
• Conectori: borne cu șurub
• Dimensiuni: 33x24mm

Aplicații:

• Comanda motoarelor de curent continuu
• Comanda pompelor
• Comanda solenoizilor
• Comanda iluminatului
• Comanda altor dispozitive electrice

Utilizare:

Modulul este foarte simplu de folosit. Conectați alimentarea la modul și apoi sarcina la ieșire. Modulul poate fi comandat de un microcontroler sau alt dispozitiv digital printr-o ieșire digitală simplă. La nivel logic de 3.3V sau 5V modulul (MOSFET-ul) pornește; la nivel LOW sarcina este oprită sau puterea este redusă, în funcție de comanda PWM.

Conținutul pachetului:

• 1 buc. modul MOSFET IRF520 0-24V

Notă:

Modulul nu are protecție la suprasarcină. Nu depășiți curentul maxim de 5A, deoarece modulul poate fi deteriorat. Pentru curenți de peste 1A, folosiți un radiator.

Cod Arduino simplu pentru testarea modulului MOSFET (pornire și oprire la fiecare secundă):

Copiați codul și testați-l direct în Arduino IDE. Nu sunt necesare biblioteci suplimentare.

// Definujte pin, ku ktorému je pripojený MOSFET
const int mosfetPin = 9;

void setup() {
// Nastavený pin ako výstup
pinMode(mosfetPin, OUTPUT);
}

void loop() {
// Zapnutie MOSFET na 1 sekundu
digitalWrite(mosfetPin, HIGH);
delay(1000);

// Vypnutie MOSFET na 1 sekundu
digitalWrite(mosfetPin, LOW);
delay(1000);
}

Cod PWM simplu:

Acest cod reduce și crește tensiunea medie de ieșire a MOSFET-ului prin PWM (Pulse Width Modulation), la intervale de 10 milisecunde. Puteți modifica valoarea 255 în funcție de necesități.

// Definujte pin, ku ktorému je pripojený MOSFET
const int mosfetPin = 9;

void setup() {
// Nastavte pin ako výstup
pinMode(mosfetPin, OUTPUT);
}

void loop() {
// Znižujte napätie postupne
for (int i = 255; i >= 0; i--) {
analogWrite(mosfetPin, i);
delay(10);
}

// Zvyšujte napätie postupne
for (int i = 0; i <= 255; i++) {
analogWrite(mosfetPin, i);
delay(10);
}
}

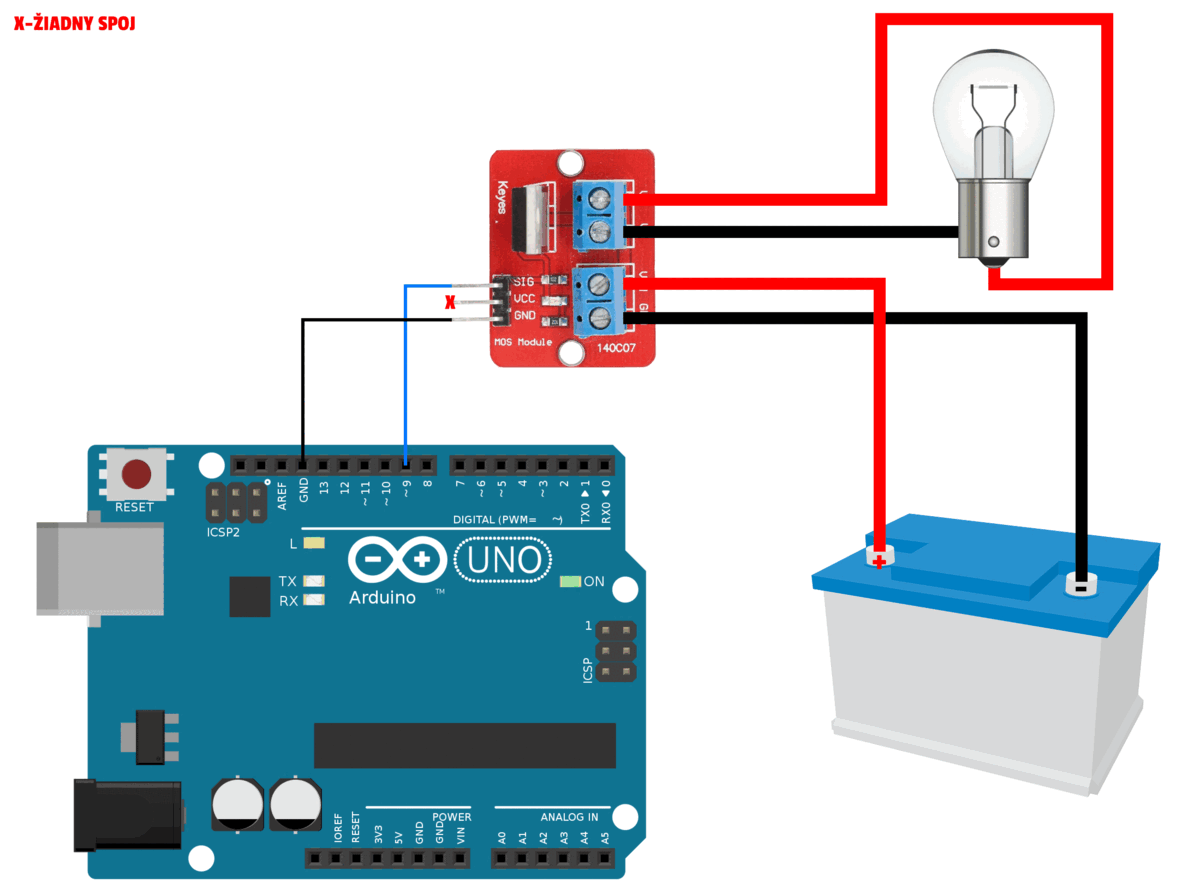

Exemplu de conectare:
