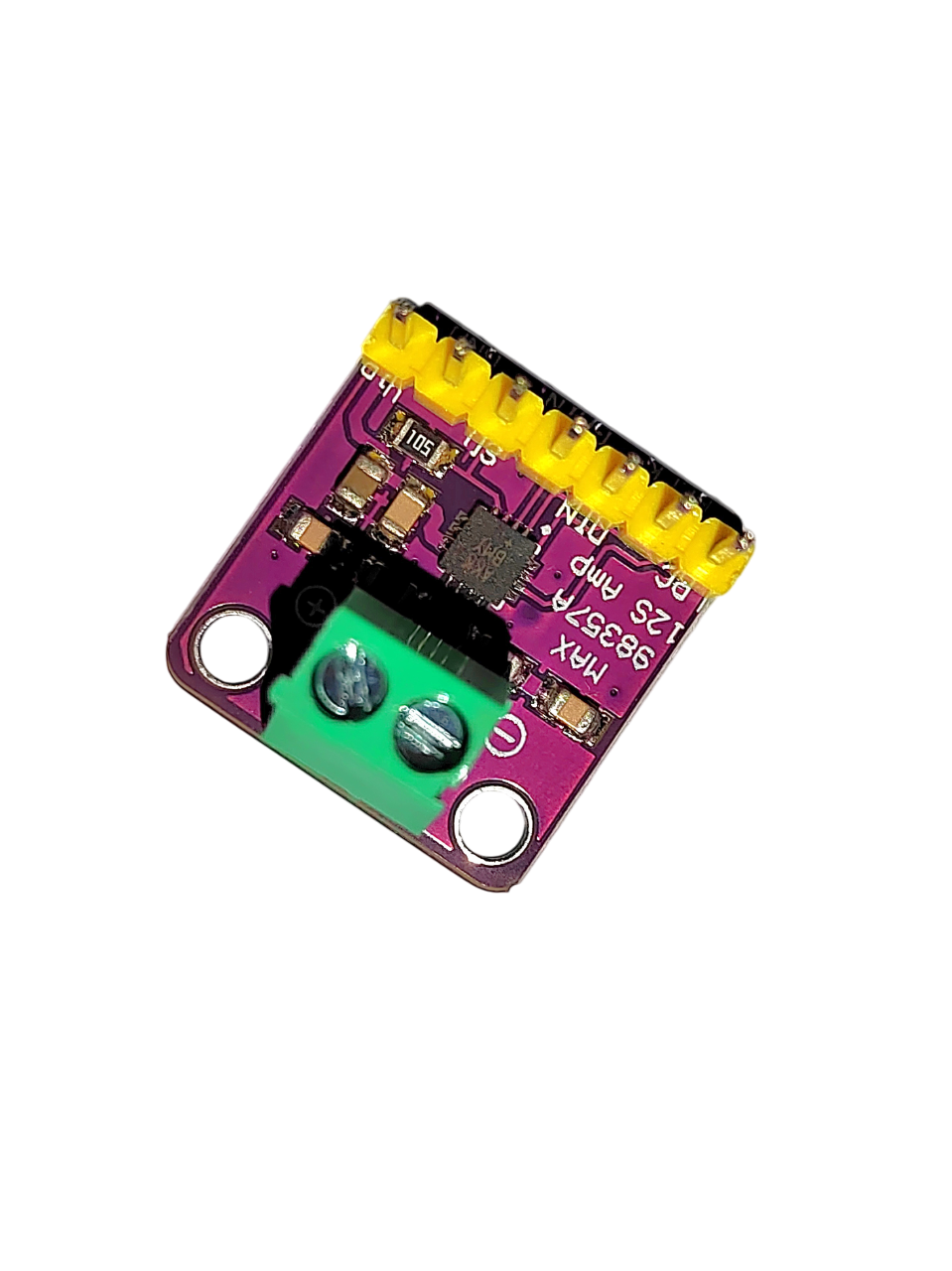

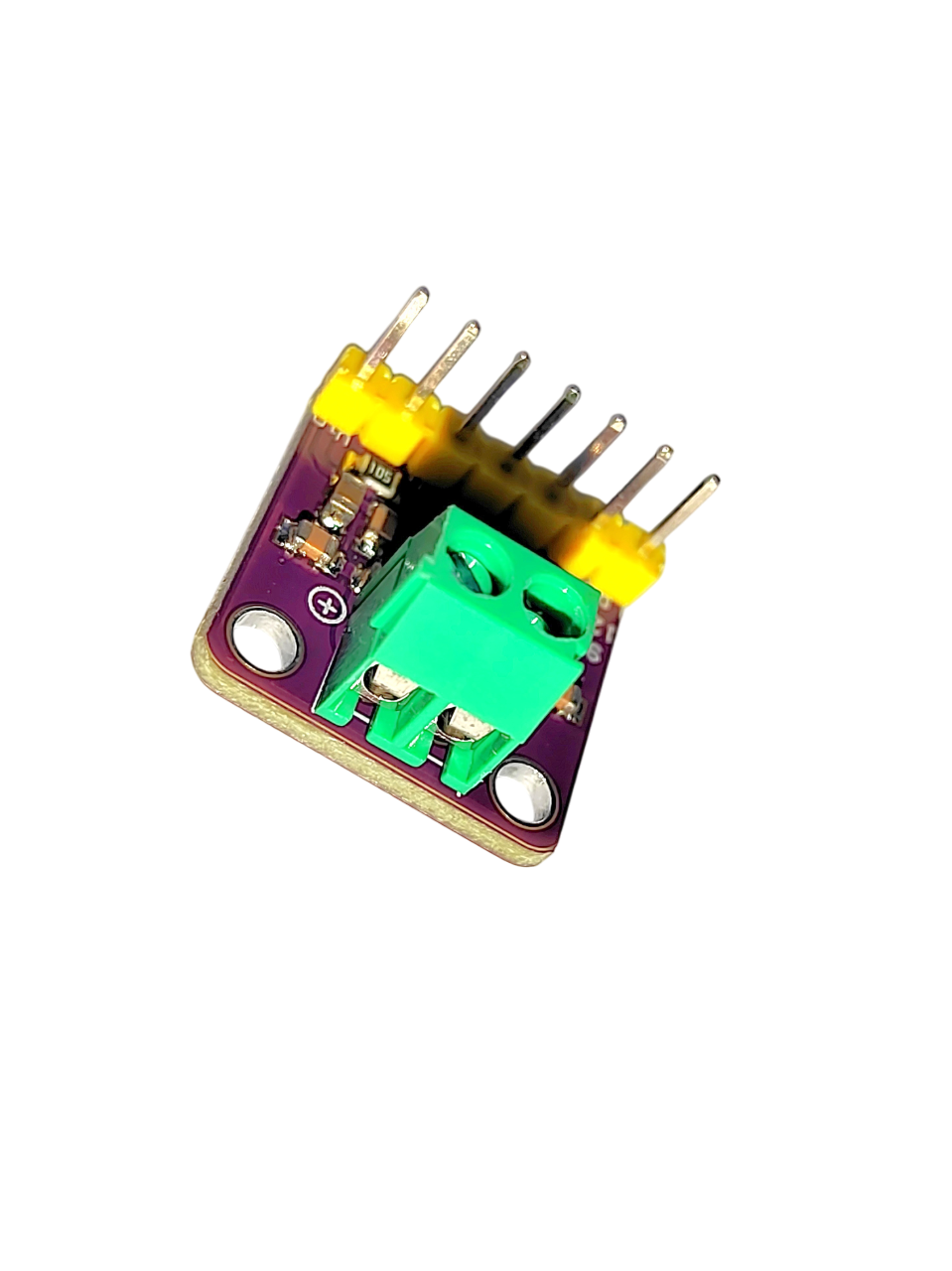

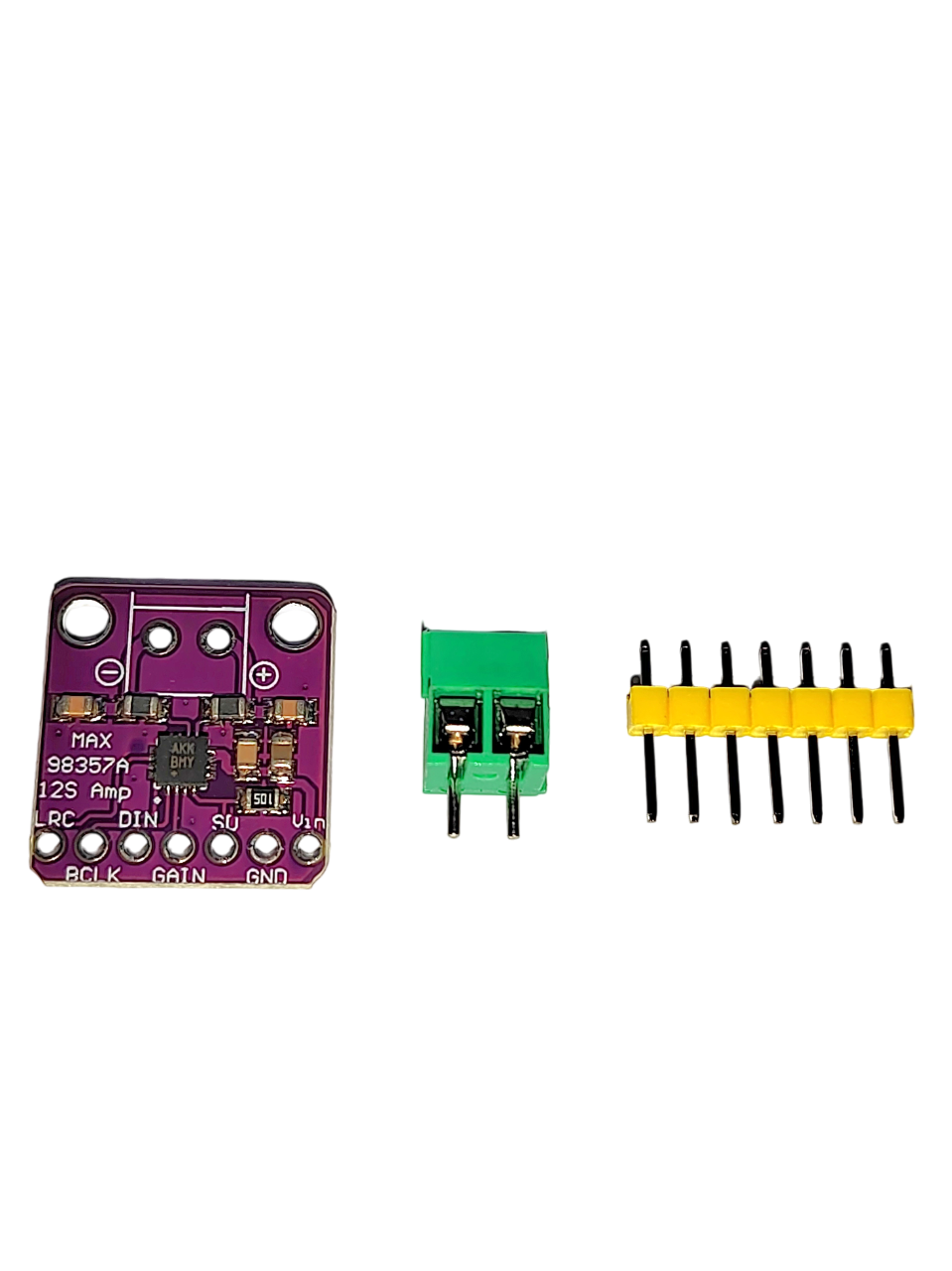

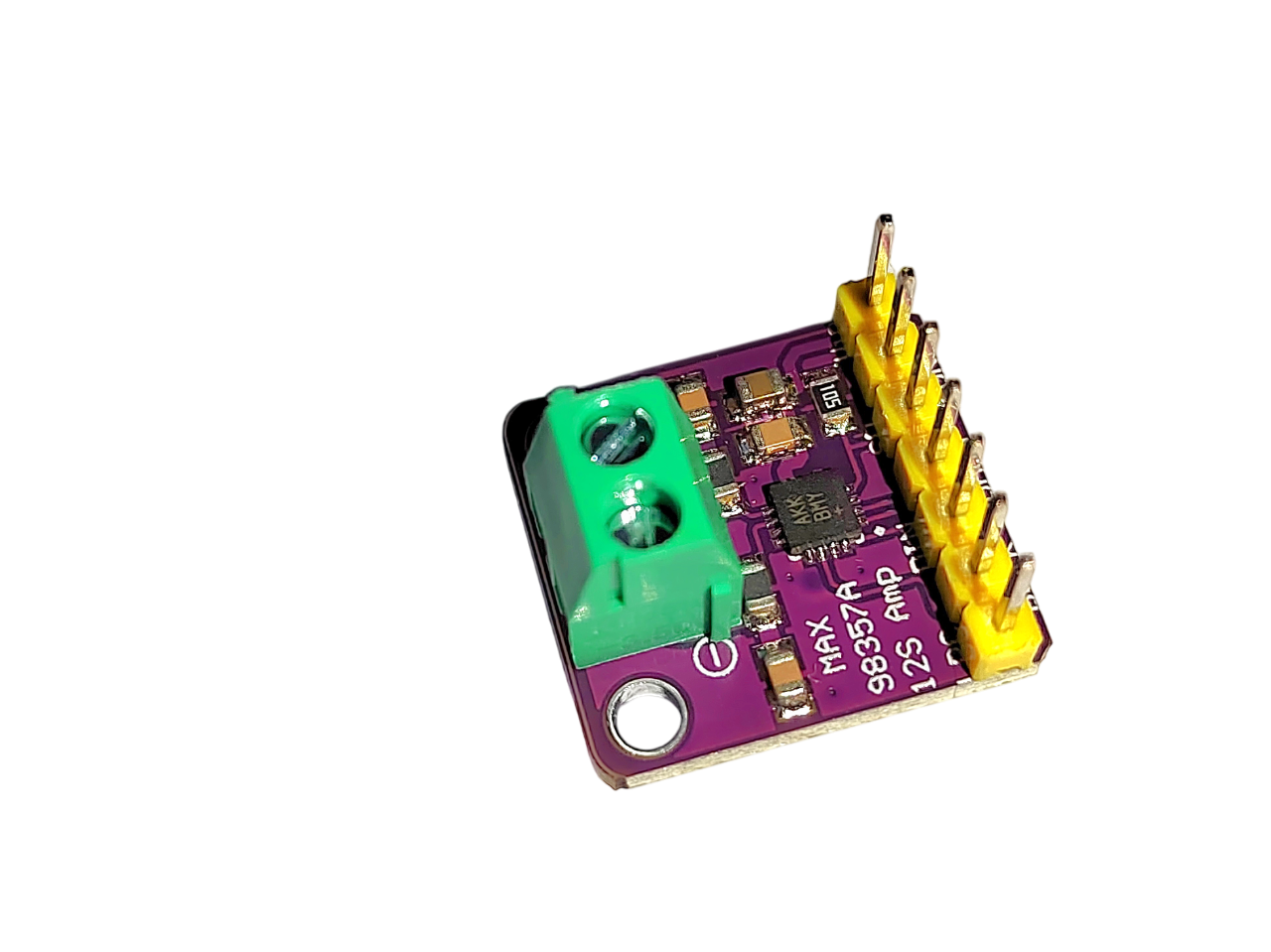

Amplificator audio digital MAX98357 I²S, DAC clasa D, 3 W

Caracteristici principale:

• Intrare digitală I2S:  permite conectarea directă la microcontrolere și surse audio digitale (de exemplu  ESP32,  Arduino), asigurând transmiterea curată a semnalului fără pierderi inutile.
• Putere de  3W: cu o putere maximă de 3W, amplificatorul poate alimenta difuzoare mici și medii, oferind sunet de calitate inclusiv la volum mai ridicat.
• Tehnologie Class D: eficiența  mare și consumul redus de energie datorate amplificării în clasa D oferă performanțe optime chiar și la utilizare îndelungată.
• Design compact:  dimensiunile mici permit integrarea în dispozitive cu spațiu limitat, fără a reduce calitatea sunetului de ieșire.
• Implementare simplă: interfața  clară și compatibilitatea cu diferite sisteme facilitează integrarea rapidă și fără complicații.

De ce să alegeți MAX98357?

Amplificatorul MAX98357 I2S 3W Class D a fost conceput pentru calitate audio și eficiență energetică. Convertorul digital-analogic integrat asigură o reproducere fidelă și lină a semnalului, contribuind la obținerea unui sunet curat și detaliat. Datorită versatilității este potrivit pentru numeroase aplicații, de la sisteme audio de acasă și difuzoare portabile până la proiecte audio profesionale.

Specificații tehnice:

• Intrare:  semnal audio digital I2S
• Putere:  până la 3W pentru un difuzor
• Tehnologie:  Class D
• Alimentare: 5V (VIN)
• Dimensiuni:  [17.7mm X 19.1mm]

Posibile utilizări ale MAX98357 cu ESP32:

✅  Difuzor Bluetooth personalizat  – Asociați ESP32 cu Bluetooth A2DP și creați un player audio wireless. ✅
 Radio WiFi prin internet  – Transmiteți posturi radio online prin WiFi și redați-le prin amplificatorul
 I2S. ✅ Player  MP3 – Folosiți ESP32 pentru a reda fișiere MP3 de pe card SD sau internet.
 ✅ Notificări sonore smart home  – Creați alerte sonore inteligente pentru locuință. ✅ Proiecte audio
 și dispozitive interactive  – Utilizați ESP32 și MAX98357 pentru ieșire audio digitală.

Pentru conectarea la ESP32 trebuie aleși pini corespunzători, care acceptă protocolul  I2S. Nu folosiți pini ESP32 destinați exclusiv intrării (input-only), deoarece aceștia nu pot genera semnalul audio de ieșire. În afara  pinilor IO34, IO35, IO36  și IO39, ceilalți pini ESP32 sunt compatibili cu MAX98357 și pot fi utilizați pentru comunicație I2S.

Pini ESP32 recomandați pentru MAX98357:

*Pentru a utiliza modulul MAX98357 trebuie să instalați mai întâi biblioteca A2DP în Arduino IDE.

Cod de testare cu ESP32 (AMPLIFICATOR AUDIO BLUETOOTH)

// Arduino Bluetooth A2DP Sink C++ kód
#include "BluetoothA2DPSink.h"

BluetoothA2DPSink a2dp_sink;

// Callback pre ovládanie hlasitosti
void volume_control_callback(int volume) {
    Serial.printf("Current Volume: %d\n", volume);
}

// Callback pre prijímanie metaúdajov médií
void avrc_metadata_callback(uint8_t attribute_id, const uint8_t *value) {
    if (value == nullptr) {
        return;
    }
    // Konverzia z uint8_t na char
    String metadata = String((const char *)value);

    switch (attribute_id) {
        case 1: // Názov
            Serial.printf("Title: %s\n", metadata.c_str());
            break;
        case 2: // Interpret
            Serial.printf("Artist: %s\n", metadata.c_str());
            break;
    }
}

void setup() {
    Serial.begin(115200);

    // I2S konfigurácia
    i2s_pin_config_t my_pin_config = {
        .bck_io_num = 26, // BCLK
        .ws_io_num = 25,  // LRC
        .data_out_num = 27, // Din
        .data_in_num = I2S_PIN_NO_CHANGE
    };
    a2dp_sink.set_pin_config(my_pin_config);

    // Callback funkcie
    a2dp_sink.set_on_volumechange(volume_control_callback);
    a2dp_sink.set_avrc_metadata_callback(avrc_metadata_callback);

    a2dp_sink.start("DENUINO");
    Serial.println("Bluetooth A2DP Sink Started");
}

void loop() {
    if (Serial.available()) {
        String command = Serial.readStringUntil('\n');
        command.trim();

        if (command == "volume") {
            Serial.println("Enter volume intensity (1-100):");
            while (!Serial.available()) {
                delay(10); // Čaká, kým prídu dáta
            }
            int volume = Serial.parseInt();
            if (volume >= 1 && volume <= 100) {
                a2dp_sink.set_volume(volume);
                Serial.printf("Volume set to: %d\n", volume);
            } else {
                Serial.println("Invalid volume value. Please enter a value between 1 and 100.");
            }
        } else if (command == "media data") {
            Serial.println("Requesting media metadata...");
            // Metaúdaje sa automaticky zobrazia pomocou callback funkcie
        } else {
            Serial.println("Unknown command. Use 'volume' or 'media data'.");
        }
    }
}
